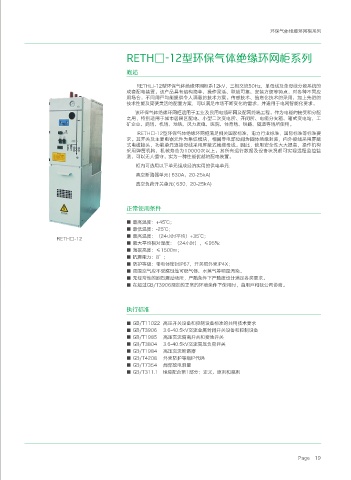

环保气体绝缘环网柜系列

RETH□-12型环保气体绝缘环网柜系列

概述

RETH□-12型环保气体绝缘环网柜系12kV，三相交流50Hz，单母线及单母线分段系统的
成套配电装置。该产品具有结构简单、操作灵活、联锁可靠、安装方便等特点，对各种不同应
用场合，不同用户均能提供令人满意的技术方案。传感技术、信息化技术的采用，加上先进的
技术性能及简便灵活的配置方案，可以满足市场不断变化的需求，并适用于电网智能化要求。
该环保气体绝缘环网柜适用于工业及民用电缆环网及配网终端工程。作为电能的接受和分配
之用，特别适用于城市居民区配电、小型二次变电所、开闭所、电缆分支箱、箱式变电站、工
矿企业、商场、机场、地铁、风力发电、医院、体育场、铁路、隧道等场所使用。
RETH□-12型环保气体绝缘环网柜满足相关国家标准，电力行业标准，国际标准等标准要
求。其开关及主要电器元件为集成模块，相间导电部位间为固体绝缘封装，向外接线采用屏蔽
式电缆接头，功能单元连接母线采用屏蔽式绝缘母线。因此，使用安全性大大提高，操作机构
采用弹簧机构，机械寿命为10000次以上。其所有运行数据及设备状况都可实现远程监控监
测，可以无人值守。实为—种性能优越的配电装置。
柜内可选用以下单元组成经济实用的供电单元：
真空断路器单元( 630A，20-25kA)
真空负荷开关单元( 630，20-25kA)

正常使用条件

■ 最高温度：+45℃；
■ 最低温度：-25℃；
RETH□-12 ■ 最高温度：（24小时平均）+35℃；
■ 最大平均相对湿度：（24小时），≤95%：
■ 海拔高度：≤1500m；
■ 抗震能力：8°;
■ 防护等级：带电体密封IP67，开关柜外壳IP4X；
■ 周围空气应不受腐蚀性可燃气体、水蒸气等明显污染。
■ 无经常性的剧烈震动场所，严酷条件下严酷度设计满足各类要求。
■ 在超过GB/T3906规定的正常的环境条件下使用时，由用户和我公司协商。

执行标准

■ GB/T11022 高压开关设备和控制设备标准的共用技术要求
■ GB/T3906 3.6-40.5kV交流金属封闭开关设备和控制设备
■ GB/T1985 高压交流隔离开关和接地开关
■ GB/T3804 3.6-40.5kV交流高压负荷开关
■ GB/T1984 高压交流断路器
■ GB/T4208 外壳防护等级IP代码
■ GB/T7354 局部放电测量
■ GB/T311.1 绝缘配合第1部分：定义、原则和规则
