环保气体绝缘环网柜系列

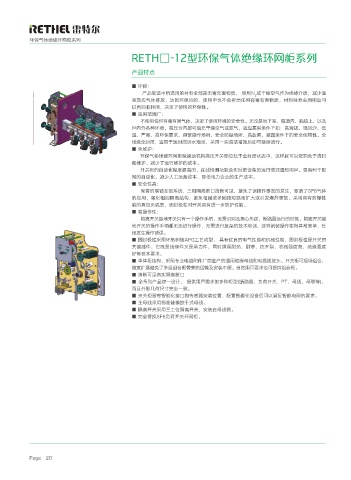

RETH□-12型环保气体绝缘环网柜系列

产品特点

■ 环保：
产品制造中所选用的材料全部是无毒无害物质， 使用N 或干燥空气作为绝缘介质，减少温
2
室效应气体排放，达到环保目的，使用中也不会排出任何有毒有害物质，材料经寿命周期后可
以再回收利用，决定了使用的环保性。
■ 适用范围广：
不使用任何有毒有害气体，决定了使用环境的安全性。无论是地下室、隧道内、船舶上、以及
户内外各种环境。高压仓内部可填充干燥空气或氮气，适应恶劣条件下如：高海拔、强风沙、低
温、严寒、高环保要求、频繁操作场所、安全防爆场所、高盐雾、凝露条件下的安全使用性。全
绝缘全封闭，适用于短时间洪水淹没，采用一些清洁措施后即可继续运行。
■ 免维护：
环保气体绝缘环网柜除操动机构高压开关部位处于全封密状态中，这样就可以做到免于清扫
和维护，减少了运行维护的成本。
开关柜的自动化程度很高的，在线检测功能会实时把设备的运行情况通知用户。更有利于配
网的自动化。减少人工运营成本，降低电力企业的生产成本。
■ 安全性高：
完善的联锁互锁系统，三相隔离断口清晰可见，避免了误操作事故的发生，取消了SF6气体
的应用，强化相间隔离结构，避免相间或多回路短路而扩大或引发爆炸事故。采用具有防爆性
能的真空灭弧室，固封极柱对开关具有进一步防护性能。
■ 易操作性：
隔离开关接地开关只有一个操作手柄，无需识别及担心失误，断路器运行的时侯，隔离开关接
地开关的操作手柄都无法进行操作，无需进行复杂的技术培训，这样就使操作变得异常简单，杜
绝发生操作错误。
■ 固封极柱采用环氧树脂APG工艺成型， 具有优良的电气性能和机械性能，固封极柱是开关的
关键部件，它既是绝缘件又是承力件。同时满足耐热，耐寒，抗开裂，机械强度高，绝缘强度
好等技术要求。
■ 单体柜结构，采用专业电缆附件厂商生产的通用绝缘母线和电缆插拔头。开关柜可现场组合，
随意扩展避免了多组组合柜带来的运输及安装不便。当然用户要求也可提供组合柜。
■ 清晰可见真实隔离断口
■ 全系列产品统—设计， 提供用户需求的多种柜型(断路器，负荷开关，PT，母线，母联等)，
而且外形几何尺寸完全一致。
■ 开关柜留有智能化接口和传感器安装位置，配置智能化设备后可以满足智能电网的要求。
■ 主母线采用标准硅橡胶干式母线。
■ 隔离开关采用三工位隔离开关，安装在母线侧。
■ 完全替换SF6负荷开关环网柜。
