089

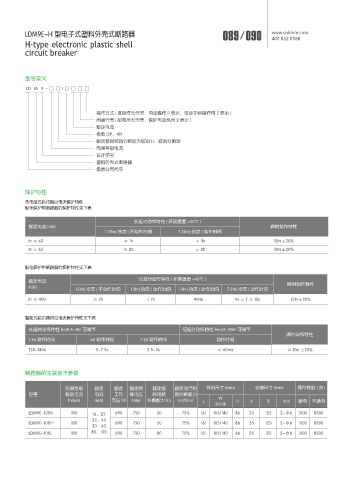

LDM9E-H 型电子式塑料外壳式断路器 089 / 090 www.cnldele.com
400• 822• 0588
H-type electronic plastic shell
circuit breaker

型号含义
LD M 9 - □ □ / □ □ □ □

操作方式 ( 直接作无代号，电动操作 P 表示，转动手柄操作用 Z 表示 )
用途代号 ( 配电用无代号，保护电动机用 2 表示 )
额定电流
极数 (3P、4P)
额定极限短路分断能力级别 H：较高分断型
壳架等级电流
设计序号
塑料外壳式断路器
雷盾公司代号

保护特性
热电磁式脱扣器过电流保护特性
配电保护用断路器的保护特性见下表

长延时动作特性 ( 环境温度 +40℃ )
额定电流 In(A) 瞬时动作特性
1.05In( 冷态 ) 不动作时间 1.30In( 热态 ) 动作时间
In ≤ 63 ≥ 1h ＜ 1h 10In±20%
In ＞ 63 ≥ 2h ＜ 2h 10In±20%

配电保护用断路器的保护特性见下表

额定电流 长延时动作特性 ( 环境温度 +40℃ ) 瞬时动作特性
In(A) 1.0In( 冷态 ) 不动作时间 1.2In( 热态 ) 动作时间 1.5In( 热态 ) 动作时间 7.2In( 冷态 ) 动作时间
In ≤ 400 ≥ 2h ＜ 2h 4min 4s＜T≤10s 12In±20%

智能式脱扣器的过电流保护特性见下表

长延时动作特性 Ir=(0.4~1)In 可调节 短延时动作特性 Im=(2~10)In 可调节
瞬时动作特性
1.5Ir 动作时间 6Ir 动作时间 7.2Ir 动作时间 动作时间
120~180s 5~7.5s 3.5~5s ≤ 60ms ≥ 11In ±20%

断路器的主要技术参数

壳架等级 额定 额定 额定绝 额定极 额定运行短 外形尺寸 (mm) 安装尺寸 (mm) 操作性能 ( 次 )
型号 额定电流 电流 工作 缘电压 限短路 路分断能力
Inm(A) In(A) 电压 (V) Ui(A) 分断能力 Icu Ics(%Icu) L W H A B Φd 通电 不通电
3P/4P
LDM9E-100N 100 16、25 690 750 50 75% 161 105/140 86 35 125 2-Φ6 1500 8500
32、40
LDM9E-100H 100 690 750 50 75% 161 105/140 86 35 125 2-Φ6 1500 8500
50、63
LDM9E-100L 100 80、100 690 750 80 75% 161 105/140 86 35 125 2-Φ6 1500 8500
