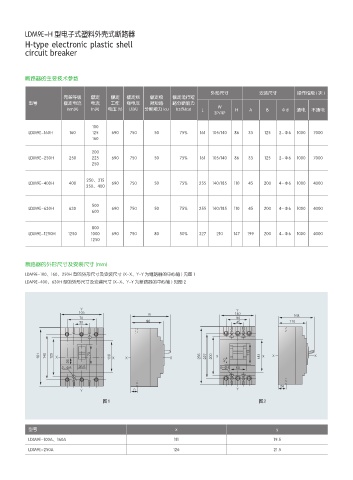

Page 100 - 苏州雷盾电气有限公司（产品选型手册）

LDM9E-H 型电子式塑料外壳式断路器 091
H-type electronic plastic shell
circuit breaker

断路器的主要技术参数

外形尺寸 安装尺寸 操作性能 ( 次 )
壳架等级 额定 额定 额定绝 额定极 额定运行短
型号 额定电流 电流 工作 缘电压 限短路 路分断能力
Inm(A) In(A) 电压 (V) Ui(A) 分断能力 Icu Ics(%Icu) L W H A B Φd 通电 不通电
3P/4P

100
LDM9E-160H 160 125 690 750 50 75% 161 105/140 86 35 125 2-Φ6 1000 7000
160

200
LDM9E-250H 250 225 690 750 50 75% 161 105/140 86 35 125 2-Φ6 1000 7000
250

250、315
LDM9E-400H 400 690 750 50 75% 255 140/185 110 45 200 4-Φ6 1000 4000
350、400

500
LDM9E-630H 630 690 750 50 75% 255 140/185 110 45 200 4-Φ6 1000 4000
600
800
LDM9E-1250H 1250 1000 690 750 80 50% 327 210 147 199 200 4-Φ6 1000 4000
1250

断路器的外形尺寸及安装尺寸 (mm)
LDM9E-100、160、250H 型的外形尺寸及安装尺寸 (X-X、Y-Y 为继路器的中心轴 ) 见图 1
LDM9E-400、630H 型的外形尺寸及安装尺寸 (X-X、Y-Y 为断路器的中心轴 ) 见图 2

; ;

O

: : : : : : : :

 

; P ;
ݓ ݓ

型号 x y
LDM9E-100A、160A 111 19.5
LDM9E-250A 126 21.5
