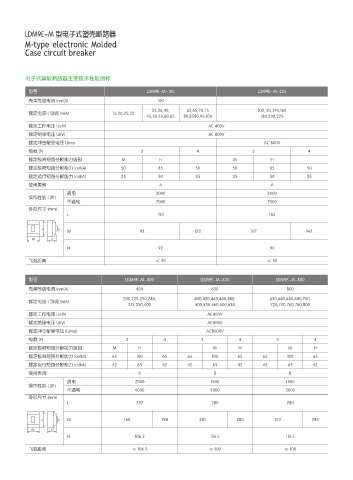

LDM9E-M 型电子式塑壳断路器 085
M-type electronic Molded
Case circuit breaker

电子式智能断路器主要技术性能指标

型号 LDM9E-M-100 LDM9E-M-225
壳架等级电流 Inm(A) 100
32,36,40, 63,65,70,75 100,125,140,160
额定电流 ( 可调 )In(A) 16,20,25,32
45,50,55,60,63 80,8590,95,100 180,200,225
额定工作电压 Ue(V) AC 400V
额定绝缘电压 Ui(V) AC 800V
额定冲击耐受电压 Uimp AC 800V
极数 (P) 3 4 3 4
额定极限短路分断能力级别 M H M H
额定极限短路分断能力 Icu(kA) 50 85 50 50 85 50
额定运行短路分断能力 Ics(kA) 35 50 35 35 50 35
使用类别 A A
通电 3000 3000
操作性能 ( 次 )
不通电 7000 7000
外形尺寸 (mm)
L 150 165

L
W 92 122 107 142
W H
H 92 90
飞弧距离 ≤ 50 ≤ 50

型号 LDM9E-M-400 LDM9E-M-630 LDM9E-M-800
壳架等级电流 Inm(A) 400 630 800
200,225,250,280, 400,420,440,460,480, 630,640,660,680,700,
额定电流 ( 可调 )In(A)
315,350,400 500,530,560,600,630 720,740,760,780,800
额定工作电压 Ue(V) AC400V
额定绝缘电压 Ui(V) AC800V
额定冲击耐受电压 (Uimp) AC8000V
极数 (P) 3 4 3 4 3 4
额定极限短路分断能力级别 M H M H M H
额定极限短路分断能力 Icu(kA) 65 100 65 65 100 65 65 100 65
额定运行短路分断能力 Ics(kA) 42 65 42 42 65 42 42 65 42
使用类别 B B B
通电 2000 1500 1500
操作性能 ( 次 )
不通电 4000 3000 3000
外形尺寸 (mm)
L 257 280 280

W 150 198 210 280 210 280
L
W H
H 106.5 115.5 115.5

飞弧距离 ≤ 106.5 ≤ 100 ≤ 100
