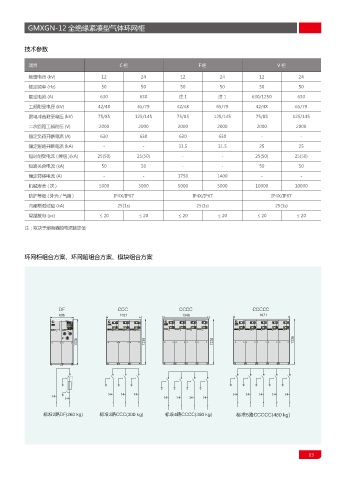

GMXGN-12 全绝缘紧凑型气体环网柜

技术参数

项目 C柜 F柜 V柜

额定电压 (kV) 12 24 12 24 12 24
额定频率 (Hz) 50 50 50 50 50 50
额定电流 (A) 630 630 注1 注1 630/1250 630
工频耐受电压 (kV) 42/48 65/79 42/48 65/79 42/48 65/79
雷电冲击耐受电压 (kV) 75/85 125/145 75/85 125/145 75/85 125/145
二次回路工频耐压 (V) 2000 2000 2000 2000 2000 2000

额定负荷开断电流 (A) 630 630 630 630 - -
额定短路开断电流 (kA) - - 31.5 31.5 25 25
短时耐受电流 ( 峰值 )(kA) 25(50) 25(50) - - 25(50) 25(50)
短路关合电流 (kA) 50 50 - - 50 50
额定转移电流 (A) - - 1750 1400 - -
机械寿命 ( 次 ) 5000 5000 5000 5000 10000 10000
防护等级 ( 外壳 / 气箱 ) IP4X/IP67 IP4X/IP67 IP4X/IP67

内部燃弧试验 (kA) 25(1s) 25(1s) 25(1s)
局部放电 (pc) ≤ 20 ≤ 20 ≤ 20 ≤ 20 ≤ 20 ≤ 20
注：取决于熔断器的电流额定值

环网柜组合方案、环网箱组合方案、模块组合方案

%' $$$ $$$$ $$$$$

ᴳ۲ 䌛%' LH ᴳ۲ 䌛$$$ LH ᴳ۲ 䌛$$$$ LH ᴳ۲ 䌛$$$$$ LH

03
