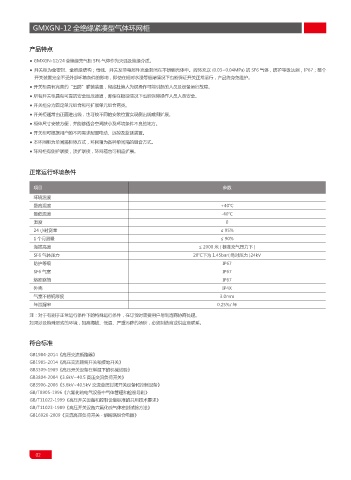

GMXGN-12 全绝缘紧凑型气体环网柜

产品特点
● GMXGN-12/24 全绝缘充气柜 SF6 气体作为灭弧及绝缘介质。
● 开关柜为全密封、全绝缘结构；母线、开关及带电部件完全封闭在不锈钢壳体中。腔体充以 (0.03~0.04MPa) 的 SF6 气体，防护等级达到，IP67；整个
开关装置完全不受外部环境条件的影响，即使在短时水浸等极端情况下也能保证开关正常运行，产品终身免维护。
● 开关柜具有完善的“五防”联锁装置，彻底杜绝人为误操作可能引起的人员及设备运行故障。
● 所有开关柜具有可靠的安全泄压通道，即使在极端情况下也能保障操作人员人身安全。
● 开关柜分为固定单元组合和可扩展单元组合两类。
● 开关柜通常由正面进出线，也可按不同的安装位置实现侧出线或侧扩展。
● 柜体尺寸安装方便，并能够适合空间狭小及环境条件不良的地方。
● 开关柜可根据用户的不同需求配置电动、远控及监测装置。
● 本环网柜为单间隔柜体方式，环网箱为各种单间隔的组合方式。
● 环网柜有侧护联接，顶扩联接，环网箱也可相应扩展。

正常运行环境条件

项目 参数
环境温度
最高温度 +40℃
最低温度 -40℃
湿度 0
24 小时测量 ≤ 95%
1 个月测量 ≤ 90%
海拔高度 ≤ 2000 米 ( 标准充气压力下 )
SF6 气体压力 20℃下为 1.45bar( 绝对压力 )24kV
防护等级 IP67
SF6 气室 IP67
熔断路筒 IP67
外壳 IP4X
气室不锈钢厚度 3.0mm
年泄漏率 0.25%/ 年
注：对于有别于正常运行条件下的特殊运行条件，在订货时需要用户与制造商协商处理。
如果涉及特殊恶劣的环境，如高海拔、低温、严重污秽的场所，必须制造商或供应商联系。

符合标准

GB1984-2014《高压交流断路器》
GB1985-2014《高压交流隔离开关和接地开关》
GB3309-1989《高压开关设备在常温下的机械试验》
GB3804-2004《3.6kV~40.5 高压交流负荷开关》
GB3906-2006《3.6kV~40.5kV 交流金属封闭开关设备和控制设备》
GB/T8905-1996《六氟化硫电气设备中气体管理和检验导则》
GB/T11022-1999《高压开关设备和控制设备标准的共用技术要求》
GB/T11023-1989《高压开关设备六氟化硫气体密封试验方法》
GB16926-2009《交流高压负荷开关 - 熔断路组合电器》

02
