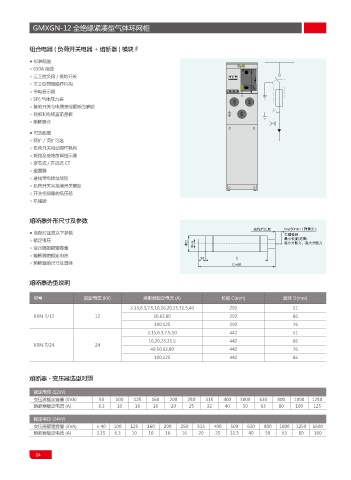

GMXGN-12 全绝缘紧凑型气体环网柜

组合电器 ( 负荷开关电器 + 熔断器 ) 模块 F
● 标准配置
○ 630A 母线
○ 三工位负荷 / 接地开关
○ 三工位弹簧操作机构
○ 带电显示器
○ SF6 气体压力表
○ 接地开关与电缆室前面板的联锁
○ 侧板和电缆室前盖板
○ 熔断器仓
● 可选配置
○ 侧扩 / 顶扩可选
○ 负荷开关电动操作机构
○ 短路及接地故障指示器
○ 穿芯式 / 开启式 CT
○ 避雷器
○ 进线带电接地闭锁
○ 负荷开关与接地开关辅助
○ 开关柜顶部的低压箱
○ 机械锁

熔断器外形尺寸及参数

ҮͺՐ᫁ऎ NBY NNḚीዓयḛ
● 选配时注意以下参数 С᪃೜฽
○ 额定电压 Í% ణ࠴᫁ऎ ᔴډ
ణ࠴ѫறҦḞణܷѫறҦ
○ 变压器的额定容量 Í
○ 熔断器的额定电流
$
○ 熔断器的尺寸及直径 $

熔断器选型说明

型号 额定电压 (kV) 熔断器额定电流 (A) 长度 C(mm) 直径 D(mm)

3.15,6.3,7.5,10,16,20,25,31.5,40 292 51
XRN-T/12 12 50,63,80 292 66
100,125 292 76
3.15,6.3,7.5,10 442 51
16,20,25,31.5 442 66
XRN-T/24 24
40,50,63,80 442 76
100,125 442 86

熔断器 - 变压器选型对照

额定电压 (12kV)
变压器额定容量 (KVA) 50 100 125 160 200 250 315 400 5000 630 800 1000 1250
熔断器额定电流 (A) 6.3 10 16 16 20 25 32 40 50 63 80 100 125
额定电压 (24kV)
变压器额定容量 (KVA) ≤ 40 100 125 160 200 250 315 400 500 630 800 1000 1250 1600
熔断器额定电流 (A) 3.15 6.3 10 10 16 16 20 25 31.5 40 50 63 80 100
