CMZN
智能型集成电力电容器
Electric
产品工作原理
整机工作原理

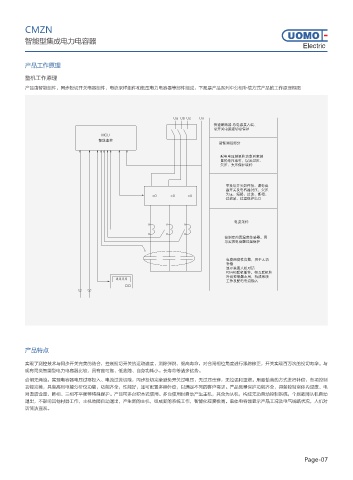

产品由智能组件、同步投切开关电器组件、电流采样组件和低压电力电容器等部件组成，下图是产品系列中分相补偿方式产品的工作原理框图
Ua Ub Uc Un
快速断路器.总电源接入端、
总开关电源速切总保护
MCU
智能监控
智能测控部分
配电电压测量和功率因素测
量的电压取样，以及过压、
欠压、失压保护取样
零投切开关组件投、退电容
器开关及电容器过压、欠压
=0 =0 =0 失压、短路、过流、断相、
过谐波、过温保护出口
电流采样
控制室内置温度传感器，用
与实现电容器过温保护
电容器容性负载，用于无功
补偿
显示装置人机对话
RS486联机插件，相互联机和
外设控制器之用，构成系统
8.8.8.8
工作及配电电流输入
产品特点
实现了测控技术与同步开关完美的结合，控制投切开关的运动速度，消除弹跳、提高寿命，对合闸相位角度进行跟踪修正，开关实现百万次的投切寿命。与
现有同类智能型电力电容器比较，具有高可靠、低故障、自身功耗小。长寿命等诸多优势。
合闸无涌流，实现电容器电压过零投入、电流过流切除，同步投切完全避免开关过电压，无过压击穿，无拉弧和重燃。用最恰当的方式进行补偿，各项控制
功能完善，具备高档电能分析仪功能，功能齐全，性能好，还可配置多种外设，以满足不同的客户需求。产品测量保护功能齐全，具备控制室体内温度、电
网谐波含量、断相、三相不平衡等特殊保护。产品可多台积木式使用。多台使用时自动产生主机，其余为从机，构成无功自动控制系统，个别故障从机自动
退出，不影响其他村器工作，主机故障自动退出，产生新的主机，组成新的系统工作，智能化程度极高。单体电容器显示产品工况及电气线路状况，人机对
话简洁直观。
