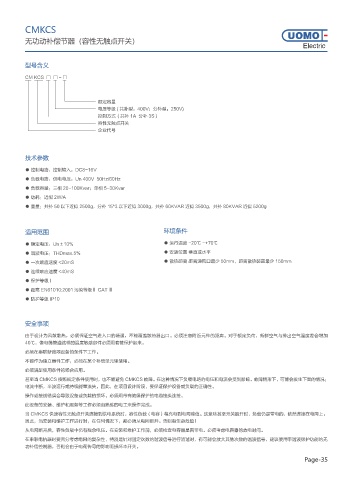

CMKCS

无功动补偿节器（容性无触点开关）
Electric

型号含义

CM KCS □ □ - □

额定容量
电压等级 ( 共补型：400V；分补型：250V)
控制方式（共补 1A 分补 3S）
容性无触点开关
企业代号

技术参数

● 控制电路：控制输入：DC8-16V
● 负载电路：供电电压：Un 400V 50Hz/60Hz
● 负载容量：三相 20-100Kvar；单相 5-30Kvar
● 功耗：近似 2W/A
● 重量：共补 50 以下近似 2500g，分补 15*3 以下近似 3000g，共补 60KVAR 近似 3500g，共补 80KVAR 近似 5200g

适用范围 环境条件

● 额定电压：Un±10% ● 运行温度 -20℃ -+70℃
● 谐波电压：THDmax.5% ● 安装位置 垂直或水平
● 一次响应速度 <20mS ● 散热距离 距离通风口最少 50mm，距离散热装置最少 150mm
● 连续响应速度 <40mS
● 保护等级Ⅰ
● 距离 EN61010:2001 污染等级Ⅱ CAT Ⅲ
● 防护等级 IP10

安全事项

由于设计为风散散热，必须保证空气进入口的畅通，不能覆盖散热器出口。必须注意附近元件的距离。对于额定负荷，新鲜空气与排出空气温度差会增加
40℃，像电缆管道这样的温度敏感部件必须用套管保护起来。
必须在串联断路器设备的条件下工作。
不能作为独立器件工作，必须在某个补偿单元里使用。
必须满足使用条件的场合应用。
甚至当 CMKCS 按照规定条件使用时，也不能避免 CMKCS 故障。在这种情况下负载电路的电压和电流会受到影响。故障情形下，可能会发生下面的情况：
电流中断，半波运行或持续能量流失。因此，在项目设计阶段，要保证保护设备或负载的正确性。
操作或接线错误会导致设备或负载的损坏。必须用带有绝缘保护的电缆接头连接。
此设备的安装、维护和服务等工作必须由熟练的电工来操作完成。
当 CMKCS 快速容性无触点开关连接到供电系统时，容性负载（电容）将充电到电网峰值。这意味甚至开关断开时，负载仍是带电的，依然连接在电网上。
因此，当安装和维护工作进行时，在任何情况下，都必须从电网断开。否则有生命危险！
从电网断开后，容性负载中仍有残余电压。在安装和维护工作前，必须检查电容器是否带电。必须考虑电容器的放电时间。
在串联电抗器时要充分考虑电网的复杂性，特别是针对固定次数的谐波信号进行消谐时，有可能会放大其他次数的谐波信号，建议使用带谐波保护功能的无
功补偿控制器，否则会由于电荷传导的影响而损坏本开关。
