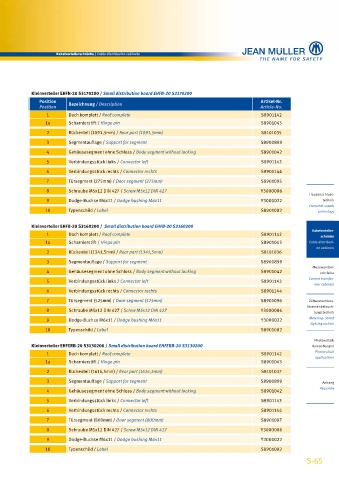

Page 67 - 德国金米勒电气(上海)公司

Kabelverteilerschränke / Cable distribution cabinets

Kleinverteiler EHFN-20 S3170200 / Small distribution board EHFN-20 S3170200
Position Artikel-Nr.
Position Bezeichnung / Description Article-No.
1 Dach komplett / Roof complete S8901142
1a Scharnierstift / Hinge pin S8901043
2 Rückenteil (1091,5mm) / Rear part (1091,5mm) S8101035

3 Segmentauflage / Support for segment S8900899
4 Gehäusesegment ohne Schloss / Body segment without locking S8901042
5 Verbindungsstück links / Connector left S8901143
6 Verbindungsstück rechts / Connector rechts S8901144
7 Türsegment (275mm) / Door segment (275mm) S8901095
8 Schraube M5x12 DIN 427 / Screw M5x12 DIN 427 Y3000086
Hausanschluss-
9 Dodge-Buchse M6x11 / Dodge bushing M6x11 Y3000022 technik
Consumer supply
10 Typenschild / Label S8901082 technology

Kleinverteiler EHFB-20 S3160200 / Small distribution board EHFB-20 S3160200
Kabelverteiler-
1 Dach komplett / Roof complete S8901142 schränke
1a Scharnierstift / Hinge pin S8901043 Cable distributi-
on cabinets
2 Rückenteil (1341,5mm) / Rear part (1341,5mm) S8101036
3 Segmentauflage / Support for segment S8900899
Messwandler-
4 Gehäusesegment ohne Schloss / Body segment without locking S8901042 schränke
5 Verbindungsstück links / Connector left S8901143 Current transfor-
mer cabinets
6 Verbindungsstück rechts / Connector rechts S8901144
7 Türsegment (525mm) / Door segment (525mm) S8901096 Zähleranschluss-
Strassenbeleuch-
8 Schraube M5x12 DIN 427 / Screw M5x12 DIN 427 Y3000086 tungstechnik
9 Dodge-Buchse M6x11 / Dodge bushing M6x11 Y3000022 Metering- Street
lighting technic
10 Typenschild / Label S8901082
Photovoltaik
Kleinverteiler EHFERB-20 S3130200 / Small distribution board EHFERB-20 S3130200 Anwendungen
1 Dach komplett / Roof complete S8901142 Photovoltaic
applications
1a Scharnierstift / Hinge pin S8901043
2 Rückenteil (1616,5mm) / Rear part (1616,5mm) S8101037
3 Segmentauflage / Support for segment S8900899 Anhang
4 Gehäusesegment ohne Schloss / Body segment without locking S8901042 Appendix
5 Verbindungsstück links / Connector left S8901143
6 Verbindungsstück rechts / Connector rechts S8901144

7 Türsegment (800mm) / Door segment (800mm) S8901097
8 Schraube M5x12 DIN 427 / Screw M5x12 DIN 427 Y3000086
9 Dodge-Buchse M6x11 / Dodge bushing M6x11 Y3000022
10 Typenschild / Label S8901082
S-65
