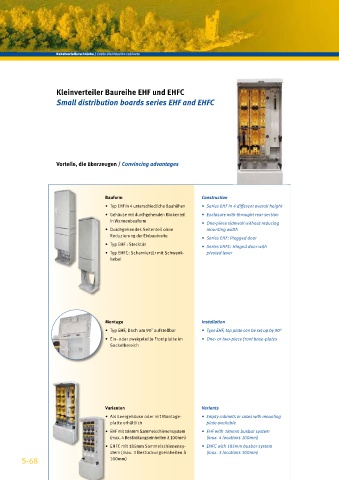

Kabelverteilerschränke / Cable distribution cabinets

Kleinverteiler Baureihe EHF und EHFC
Small distribution boards series EHF and EHFC

Vorteile, die überzeugen / Convincing advantages

Bauform Construction
• Typ EHF in 4 unterschiedliche Bauhöhen • Series EHF in 4 different overall height
• Gehäuse mit durchgehenden Rückenteil • Enclosure with throught rear section
in Wannenbauform
• One-piece sidewall without reducing
• Durchgehendes Seitenteil ohne mounting width
Reduzierung der Einbaubreite
• Series EHF: Plugged door
• Typ EHF : Stecktür
• Series EHFC: Hinged door with
• Typ EHFC: Scharniertür mit Schwenk- pivoted lever
hebel

Montage Installation
• Typ EHF, Dach um 90˚ aufstellbar • Type EHF, top plate can be set up by 90°
• Ein- oder zweigeteilte Frontplatte im • One- or two-piece front base-plates
Sockelbereich

Varianten Variants
• Als Leergehäuse oder mit Montage-
• A l s • Empty cabinets or cases with mounting
• Als
platte erhältlich plate available
• EHF mit 185mm Sammelschienensystem • EHF with 185mm busbar system
• •
(max. 4 Bestückungseinheiten à 100mm) (max. 4 locations 100mm)
H
F
E
•
• EHFC C • EHFC with 185mm busbar system
• EHFC mit 185mm Sammelschienensy-
stem (max. 3 Bestückungseinheiten à (max. 3 locations 100mm)
S-68 100mm)
