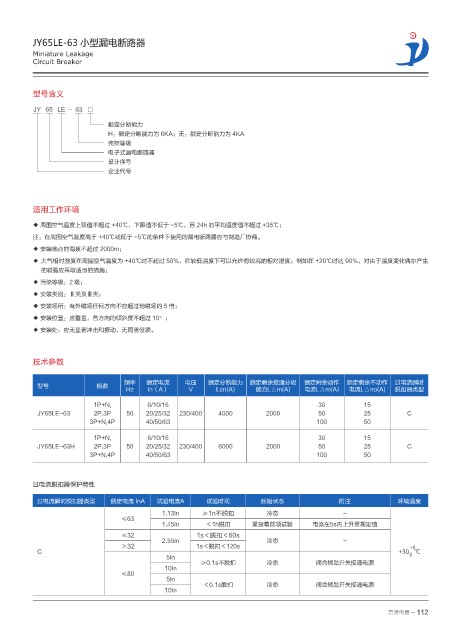

JY65LE-63 小型漏电断路器
Miniature Leakage
Circuit Breaker

型号含义

JY 65 LE - 63 □

额定分断能力
H：额定分断能力为 6KA；无：额定分断能力为 4KA
壳架等级
电子式漏电断路器
设计序号
企业代号

适用工作环境

◆ 周围空气温度上限值不超过 +40℃，下限值不低于 -5℃，且 24h 的平均温度值不超过 +35℃；
注：在周围空气温度高于 +40℃或低于 -5℃的条件下使用的漏电断路器应与制造厂协商。
◆ 安装地点的海拔不超过 2000m；
◆ 大气相对湿度在周围空气温度为 +40℃时不超过 50%，在较低温度下可以允许有较高的相对湿度；例如在 +20℃时达 90%，对由于温度变化偶尔产生
的凝露应采取适当的措施；
◆ 污染等级：2 级；
◆ 安装类别：Ⅱ类及Ⅲ类；
◆ 安装场所：有外磁场任何方向不应超过地磁场的 5 倍；
◆ 安装位置：应垂直，各方向的倾斜度不超过 10°；
◆ 安装处：应无显著冲击和振动、无雨雪侵袭。

技术参数

频率 额定电流 电压 额定分断能力 额定剩余接通分段 额定剩余动作 额定剩余不动作 过电流瞬时
型号 极数
Hz In（A） V Lcn(A) 能力L△m(A) 电流L△m(A) 电流L△no(A) 脱扣器类型
1P+N, 6/10/16 30 15
JY65LE-63 2P,3P 50 20/25/32 230/400 4000 2000 50 25 C
3P+N,4P 40/50/63 100 50
1P+N, 6/10/16 30 15
JY65LE-63H 2P,3P 50 20/25/32 230/400 6000 2000 50 25 C
3P+N,4P 40/50/63 100 50

过电流脱扣器保护特性
过电流瞬时脱扣器类型 额定电流 InA 试验电流A 试验时间 起始状态 附注 环境温度
1.13In ≥1n不脱扣 冷态 -
≤63
1.45In ＜1h脱扣 紧接着前项试验 电流在5s内上升至规定值
≤32 1s＜脱扣＜60s
2.55In 冷态 -
＞32 1s＜脱扣＜120s +5

C +30 ℃
0
5In
≥0.1s不脱扣 冷态 闭合辅助开关接通电源
10In
≤80
5In
＜0.1s脱扣 冷态 闭合辅助开关接通电源
10In
