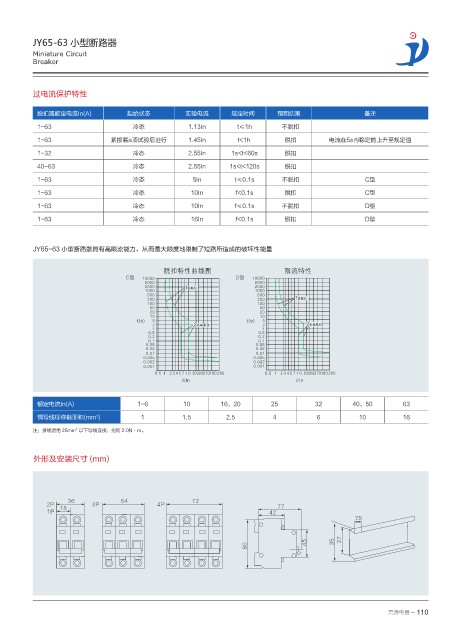

JY65-63 小型断路器
Miniature Circuit
Breaker

过电流保护特性

脱扣器额定电流In(A) 起始状态 实验电流 规定时间 预期结果 备注
1~63 冷态 1.13In t≤1h 不脱扣
1~63 紧接着a顶试验后进行 1.45In t<1h 脱扣 电流在5s内稳定的上升至规定值
1~32 冷态 2.55In 1s<t<60s 脱扣
40~63 冷态 2.55In 1s<t<120s 脱扣
1~63 冷态 5In t≤0.1s 不脱扣 C型
1~63 冷态 10In f<0.1s 脱扣 C型

1~63 冷态 10In f≤0.1s 不脱扣 D型
1~63 冷态 16In f<0.1s 脱扣 D型

JY65-63 小型断路器具有高限流能力，从而最大限度地限制了短路所造成的破坏性能量

ᑱ੭ྱবఛጲڎ ᬌึྱব
$ۋ %ۋ

U T U T

* *O * *O
额定电流In(A) 1~6 10 16、20 25 32 40、50 63
铜导线标称截面积(mm ) 1 1.5 2.5 4 6 10 16
2
2
注：接线适用 25mm 以下导线连接，扭矩 2.0N·m。
外形及安装尺寸 (mm)

1 1 1
1

景源电器 - 110
