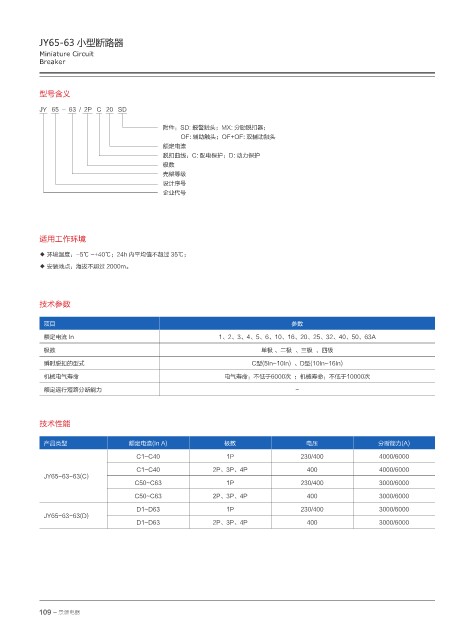

JY65-63 小型断路器
Miniature Circuit
Breaker

型号含义

JY 65 - 63 / 2P C 20 SD

附件：SD: 报警触头；MX: 分励脱扣器；
OF: 辅助触头；OF+OF: 双辅助触头
额定电流
脱扣曲线：C: 配电保护；D: 动力保护
极数
壳架等级
设计序号
企业代号

适用工作环境
◆ 环境温度：-5℃ ~+40℃；24h 内平均值不超过 35℃；
◆ 安装地点：海拔不超过 2000m。

技术参数

项目 参数
额定电流 In 1、2、3、4、5、6、10、16、20、25、32、40、50、63A
极数 单极 、二极 、三极 、四极
瞬时脱扣的型式 C型(5In~10In) 、D型(10In~16In)
机械电气寿命 电气寿命：不低于6000次 ；机械寿命：不低于10000次
额定运行短路分断能力 -

技术性能

产品类型 额定电流(In A) 极数 电压 分断能力(A)
C1~C40 1P 230/400 4000/6000
C1~C40 2P、3P、4P 400 4000/6000
JY65-63-63(C)
C50~C63 1P 230/400 3000/6000
C50~C63 2P、3P、4P 400 3000/6000

D1~D63 1P 230/400 3000/6000
JY65-63-63(D)
D1~D63 2P、3P、4P 400 3000/6000
