GGD
交流低压配电柜

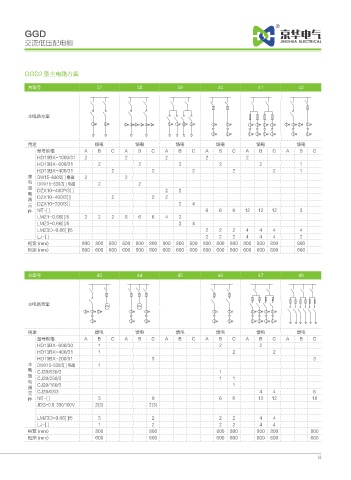

GGD2 型主电路方案

方案号 37 38 39 40 41 42

主电路方案

用途 馈电 馈电 馈电 馈电 馈电 馈电
型号规格 A B C A B C A B C A B C A B C A B C
HD13BX-1000/31 2 2 2 2 2
HD13BX-600/31 2 2 2 2 2 1
HD13BX-400/31 2 2 2 2 2 1
主 DW15-630/3[ ] 电磁 2 2
电 DWX15-630/3[ ] 电磁 2 2
路 DZX10-400P/3[ ] 2 2
电 DZX10-400/3[ ] 2 2 2
器
元 DZX10-200/3[ ] 2 4
件 NT-[ ] 6 6 6 12 12 12 3
LMZ1-0.66[ ]/5 2 2 2 6 6 6 4 2
LMZ3-0.66[ ]/5 2 4
LMZ3D-0.66[ ]/5 2 2 2 4 4 4 4
LJ-[ ] 2 2 2 4 4 4 2
柜宽 (mm) 800 800 800 800 800 800 800 800 800 800 800 800 800 800 800 800
柜深 (mm) 600 600 600 600 600 600 600 600 600 600 600 600 600 600 600 600

方案号 43 44 45 46 47 48

主电路方案

用途 馈电 馈电 馈电 馈电 馈电 馈电
型号规格 A B C A B C A B C A B C A B C A B C
HD13BX-600/30 1 2 2
HD13BX-400/31 1 2 2
HD13BX-200/31 3 3
主 DWX15-630/3[ ] 电磁 1
电 CJ20/630/3 1
路 CJ20/250/3 1 1
电 CJ20/160/3 1
器
元 CJ20/63/3 4 4 6
件 NT-[ ] 3 9 6 6 12 12 18
JDG-0.5 380/100V 2(3) 2(3)

LMZ3D-0.66[ ]/5 3 2 2 2 4 4
LJ-[ ] 1 2 2 2 4 4
柜宽 (mm) 800 800 800 800 800 800 800
柜深 (mm) 600 600 600 600 600 600 600

14
