GGD 坚持品质 , 完美细节
交流低压配电柜 STICK TO QUALITY, PERFECT DETAILS

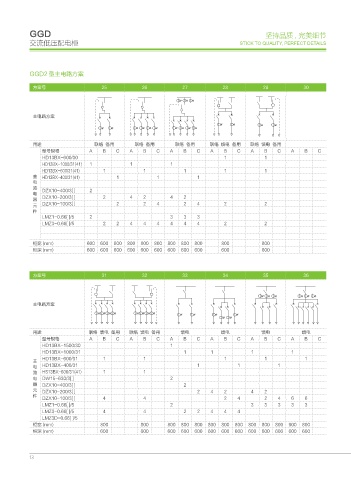

GGD2 型主电路方案

方案号 25 26 27 28 29 30

主电路方案

用途 联络 备用 联络 备用 联络 备用 联络 馈电 备用 联络 馈电 备用
型号规格 A B C A B C A B C A B C A B C A B C
HD13BX-600/30 1 1
HD13BX-1000/31(41) 1 1 1
HD13BX-600/31(41) 1 1 1 1 1
主 HD13BX-400/31(41) 1 1 1
电
路 DZX10-400/3[ ] 2
电 DZX10-200/3[ ] 2 4 2 4 2
器
元 DZX10-100/3[ ] 2 2 4 2 4 2 2
件
LMZ1-0.66[ ]/5 2 3 3 3
LMZ3-0.66[ ]/5 2 2 4 4 4 4 4 4 2 2

柜宽 (mm) 600 600 600 800 800 800 800 800 800 800 800
柜深 (mm) 600 600 600 600 600 600 600 600 600 600 600

方案号 31 32 33 34 35 36

主电路方案

用途 联络 馈电 备用 联络 馈电 备用 馈电 馈电 馈电 馈电
型号规格 A B C A B C A B C A B C A B C A B C
HD13BX-1500/30 1
HD13BX-1000/31 1 1 1 1
HD13BX-600/31 1 1 1 1 1
主
电 HD13BX-400/31 1 1 1
路 HS13BX-600/31(41) 1 1
电 DW15-630/3[ ] 2
器 DZX10-400/3[ ] 2
元 DZX10-200/3[ ] 2 4 2 4 2
件
DZX10-100/3[ ] 4 4 2 4 2 4 6 6
LMZ1-0.66[ ]/5 2 3 3 3 3 3
LMZ3-0.66[ ]/5 4 4 2 2 4 4 4
LMZ3D-0.66[ ]/5
柜宽 (mm) 800 800 800 800 800 800 800 800 800 800 800 900 800
柜深 (mm) 600 600 600 600 600 600 600 600 600 600 600 600 600
