GGD
交流低压配电柜

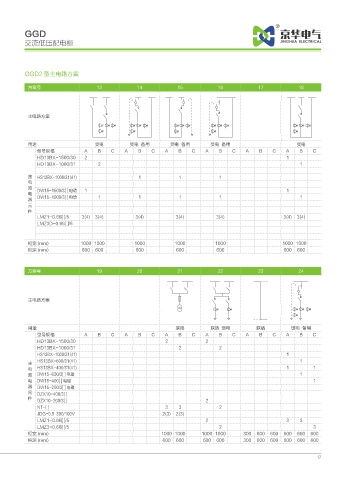

GGD2 型主电路方案

方案号 13 14 15 16 17 18

主电路方案

用途 受电 受电 备用 受电 备用 受电 备用 受电
型号规格 A B C A B C A B C A B C A B C A B C
HD13BX-1500/30 2 1
HD13BX-1000/31 2 1
主 HS13BX-1000/31(41) 1 1 1
电
路 DW15-1600/3[ ] 电动 1 1
电 DW15-1000/3[ ] 电动 1 1 1 1 1
器
元
件
LMZ1-0.66[ ]/5 3(4) 3(4) 3(4) 3(4) 3(4) 3(4) 3(4)
LMZ3D-0.66[ ]/5

柜宽 (mm) 1000 1000 1000 1000 1000 1000 1000
柜深 (mm) 600 600 600 600 600 600 600

方案号 19 20 21 22 23 24

主电路方案

用途 联络 联络 馈电 联络 馈电 备用
型号规格 A B C A B C A B C A B C A B C A B C
HD13BX-1500/30 2 2
HD13BX-1000/31 2 2
HS13BX-1000/31(41) 1
HS13BX-600/31(41) 1
主
电 HS13BX-400/31(41) 1 1
路 DW15-630/3[ ] 电磁 1
电 DW15-400[ ] 电磁 1
器 DW15-200/3[ ] 电磁
元 DZX10-400/3[ ]
件
DZX10-200/3[ ] 2
NT-[ ] 3 3 2
JDG-0.5 380/100V 2(3) 2(3)
LMZ1-0.66[ ]/5 2 3 3
LMZ3-0.66[ ]/5 2 3
柜宽 (mm) 1000 1000 1000 1000 300 600 600 600 600 600
柜深 (mm) 600 600 600 600 300 600 600 600 600 600

12
