GCS 坚持品质 , 完美细节
低压抽出式开关柜 STICK TO QUALITY, PERFECT DETAILS

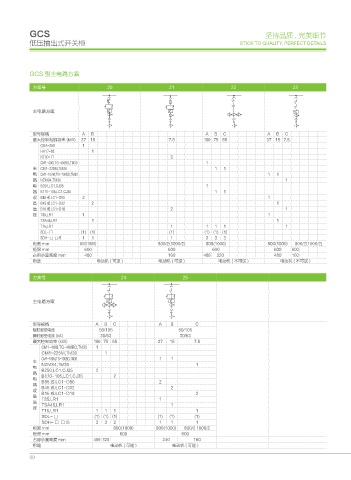

GCS 型主电路方案

方案号 20 21 22 23

主电路方案

型号规格 A B A B C A B C
最大控制电机功率 (kW) 37 15 7.5 100 75 55 37 15 7.5
QSA-250 1
HH17-63 1
NT00- □ 3
CM1-400LTG-400BD,TM30 1
主 CM1-225M,TM30 1 1
电 CM1-100M,TG-100BD,TM30 1 1
路 NZMS4,TM30 1
电 B250,LC1,CJ35 1
器 B170-105,LC1,CJ35 1 1
设 B85 或 LC1-D80 2 1
备 B45 或 LC1-D32 2 1
选 B16 或 LC1-D18 2 1
择 T85,LR1 1 1
TSA45,LR1 1 1
T16,LR1 1 1 1 1 1
SDL- □ (1) (1) (1) (1) (1) (1)
SDH- □ □ /5 1 1 1 3 3 3
柜宽 mm 800(1000) 800/2(1000/2) 800(1000) 800(1000) 800/2(1000/2)
柜深 mm 600 600 600 600 600
占用小室高度 mm 480 160 480 320 480 160
用途 电动机 ( 可逆 ) 电动机 ( 可逆 ) 电动机 ( 不可逆 ) 电动机 ( 不可逆 )

方案号 24 25

主电路方案

型号规格 A B C A B C
短时耐受电流 50/105 50/105
瞬时耐受电流 (kA) 30/63 30/63
最大控制功率 (kW) 100 75 55 37 15 7.5
CM1-400LTG-400BD,TM30 1
CM1-225M,TM30 1
CM1-100M,TG-100BD,TM30 1 1
主 NZMS4,TM30 1
电 B250,LC1,CJ35 2
路 B170-105,LC1,CJ35 2
电 B85 或 LC1-D80 2
器 B45 或 LC1-D32 2
设 B16 或 LC1-D18 2
备 T85,LR1 1
选 TSA45,LR1 1
择
T16,LR1 1 1 1 1
SDL- □ (1) (1) (1) (1) (1) (1)
SDH- □ □ /5 3 3 3 1 1 1
柜宽 mm 800(1000) 800(1000) 800/2 1000/2
柜深 mm 600 600
占用小室高度 mm 480 320 240 160
用途 电动机 ( 可逆 ) 电动机 ( 可逆 )
