GCS 坚持品质 , 完美细节
低压抽出式开关柜 STICK TO QUALITY, PERFECT DETAILS

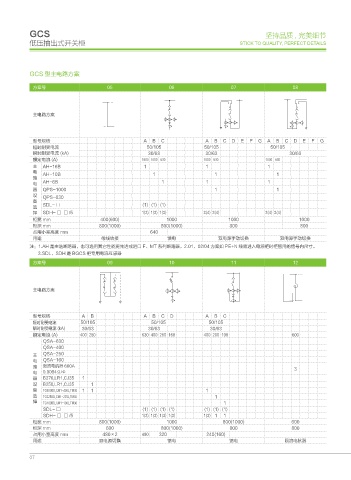

GCS 型主电路方案

方案号 05 06 07 08

主电路方案

型号规格 A B C A B C D E F G A B C D E F G
短时耐受电流 50/105 50/105 50/105
瞬时耐受电流 (kA) 30/63 30/63 30/63
额定电流 (A) 1600 1000 630 1000 630 1000 630
主 AH-16B 1 1 1
电 AH-10B 1 1 1
路
电 AH-6B 1 1 1
器 QPS-1000 1 1
设 QPS-630
备
选 SDL- □ (1) (1) (1)
择 SDH- □ □ /5 1(3) 1(3) 1(3) 3(4) 3(4) 3(4) 3(4)
柜宽 mm 400(600) 1000 1000 1000
柜深 mm 800(1000) 800(1000) 800 800
占用小室高度 mm 640
用途 母线转接 馈电 双电源手动切换 双电源手动切换
注：1.AH 是主选断路器，也可选用其它性能更先进或进口 F、MT 系列断路器。2.01、02/04 方案如 PE+N 线需进入电源柜时柜管用的括号内尺寸。
3.SDL、SDH 是 BGCS 柜专用电流互感器
方案号 09 10 11 12

主电路方案

型号规格 A B A B C D A B C
短时耐受电流 50/105 50/105 50/105
瞬时耐受电流 (kA) 30/63 30/63 30/63
额定电流 (A) 400 250 630 400 250 160 400 200 100 600
QSA-630
QSA-400
主 QSA-250
电 QSA-160
路 限流电抗器 600A 3
电 0.0084Ω/Φ
器 B370,LR1,CJ35 1
设 B250,LR1,CJ35 1
备 TG400BD,CM1-400L,TM30 1 1 1
选 TG225BD,CM1-225L,TM30 1
择 TG100BD,CM1-100L,TM30 1
SDL- □ (1) (1) (1) (1) (1) (1) (1)
SDH- □ □ /5 1(3) 1(3) 1(3) 1(3) 1(3) 1 1
柜宽 mm 800(1000) 1000 800(1000) 600
柜深 mm 600 800(1000) 800 800
占用小室高度 mm 480×2 480 320 240(160)
用途 双电源切换 馈电 馈电 限流电抗器

07
