GCS
低压抽出式开关柜

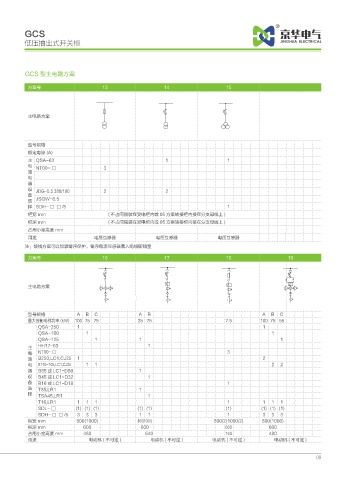

GCS 型主电路方案

方案号 13 14 15

主电路方案

型号规格
额定电流 (A)
主 QSA-63 1 1
电 NT00- □ 3
路
电
器
设 JDG-0.5 380/100 2 2
备
选 JSGW-0.5
择 SDH- □ □ /5 1
柜宽 mm ( 不占间隔装在受电柜内或 05 方案转接柜内接在分支母线上 )
柜深 mm ( 不占间隔装在受电柜内或 05 方案转接柜内接在分支母线上 )
占用小室高度 mm
用途 电压互感器 电压互感器 电压互感器
注：馈线方案可以加装零序保护，零序电流互感器装入电缆聊隔室

方案号 16 17 18 19

主电路方案

型号规格 A B C A B A B C
最大控制电机功率 (kW) 100 75 75 35 75 7.5 100 75 55
QSA-250 1 1
QSA-160 1 1
QSA-125 1 1 1
主 HH17-63 1
电 NT00- □ 3
路 B250,LC1,CJ35 1 2
电 B170-105,LC1,CJ35 1 1 2 2
器 B85 或 LC1-D80 1
设 B45 或 LC1-D32 1
备 B16 或 LC1-D18 1
选 T85,LR1 1
择 TSA45,LR1 1
T16,LR1 1 1 1 1 1 1 1
SDL- □ (1) (1) (1) (1) (1) (1) (1) (1) (1)
SDH- □ □ /5 3 3 3 1 1 1 3 3 3
柜宽 mm 800(1000) 800(1000) 800/2(1000/2) 800(1000)
柜深 mm 600 600 600 600
占用小室高度 mm 480 640 160 480
用途 电动机 ( 不可逆 ) 电动机 ( 不可逆 ) 电动机 ( 不可逆 ) 电动机 ( 不可逆 )
