(H)XGN □ -12
高压交流金属环网开关设备

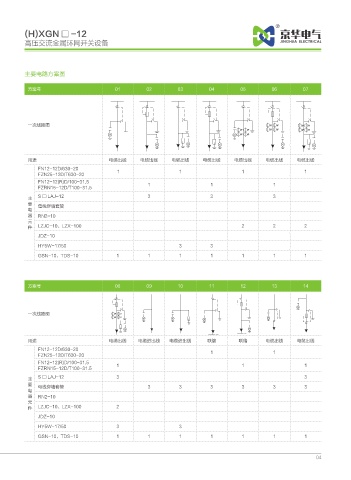

主要电路方案图

方案号 01 02 03 04 05 06 07

一次线路图

用途 电缆出线 电缆出线 电缆出线 电缆出线 电缆出线 电缆出线 电缆出线
FN12-12D/630-20 1 1 1 1
FZN25-12D/T630-20
FN12-12(R)D/100-31.5 1 1 1
FZRN15-12D/T100-31.5
S □ LAJ-12 3 3 3
主
要 母线穿墙套管
电
器 RN2-10
元
件 LZJC-10、LZX-100 2 2 2
JDZ-10
HY5W-17/50 3 3
GSN-10、TDS-10 1 1 1 1 1 1 1

方案号 08 09 10 11 12 13 14

一次线路图

用途 电缆出线 电缆进出线 电缆进出线 联络 联络 电缆出线 电缆出线
FN12-12D/630-20 1 1
FZN25-12D/T630-20
FN12-12(R)D/100-31.5 1 1 1
FZRN15-12D/T100-31.5
主 S □ LAJ-12 3 3
要 母线穿墙套管 3 3 3 3 3 3
电
器 RN2-10
元
件 LZJC-10、LZX-100 2
JDZ-10
HY5W-17/50 3 3
GSN-10、TDS-10 1 1 1 1 1 1 1

04
