(H)XGN □ -12 坚持品质 , 完美细节
高压交流金属环网开关设备 STICK TO QUALITY, PERFECT DETAILS

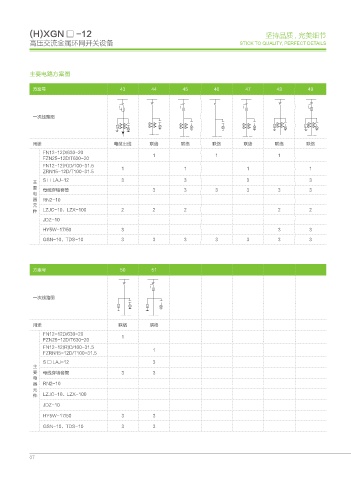

主要电路方案图

方案号 43 44 45 46 47 48 49

一次线路图

用途 电缆出线 联络 联络 联络 联络 联络 联络
FN12-12D/630-20 1 1 1
FZN25-12D/T630-20
FN12-12(R)D/100-31.5 1 1 1 1
ZRN15-12D/T100-31.5
S □ LAJ-12 3 3 3 3
主
要 母线穿墙套管 3 3 3 3 3 3
电
器 RN2-10
元
件 LZJC-10、LZX-100 2 2 2 2 2
JDZ-10
HY5W-17/50 3 3 3
GSN-10、TDS-10 3 3 3 3 3 3 3

方案号 50 51

一次线路图

用途 联络 联络
FN12-12D/630-20 1
FZN25-12D/T630-20
FN12-12(R)D/100-31.5 1
FZRN15-12D/T100-31.5
S □ LAJ-12 3
主
要 母线穿墙套管 3 3
电
器 RN2-10
元
件 LZJC-10、LZX-100
JDZ-10

HY5W-17/50 3 3
GSN-10、TDS-10 3 3

07
