(H)XGN □ -12 坚持品质 , 完美细节
高压交流金属环网开关设备 STICK TO QUALITY, PERFECT DETAILS

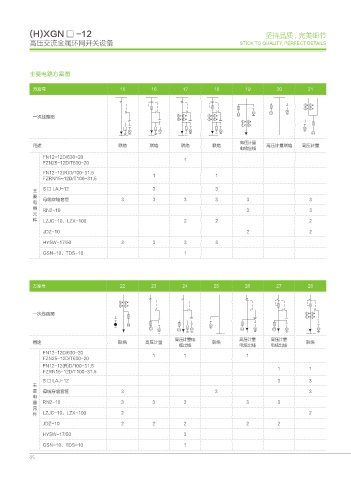

主要电路方案图

方案号 15 16 17 18 19 20 21

一次线路图

高压计量
用途 联络 联络 联络 联络 高压计量联络 高压计量
电缆出线
FN12-12D/630-20 1
FZN25-12D/T630-20

FN12-12(R)D/100-31.5 1 1
FZRN15-12D/T100-31.5
S □ LAJ-12 3 3
主
要 母线穿墙套管 3 3 3 3 3 3
电
器 RN2-10 3 3
元
件 LZJC-10、LZX-100 2 2 2
JDZ-10 2 2

HY5W-17/50 3 3 3 3
GSN-10、TDS-10 1

方案号 22 23 24 25 26 27 28

一次线路图

高压计量电 高压计量 高压计量
用途 联络 高压计量 联络 联络
缆出线 电缆出线 电缆出线
FN12-12D/630-20 1 1 1
FZN25-12D/T630-20
FN12-12(R)D/100-31.5 1 1
FZRN15-12D/T100-31.5
S □ LAJ-12 3 3
主
要 母线穿墙套管 3 3 3
电
器 RN2-10 3 3 3 3 3
元
件 LZJC-10、LZX-100 2 2
JDZ-10 2 2 2 2 2

HY5W-17/50 3
GSN-10、TDS-10 1
