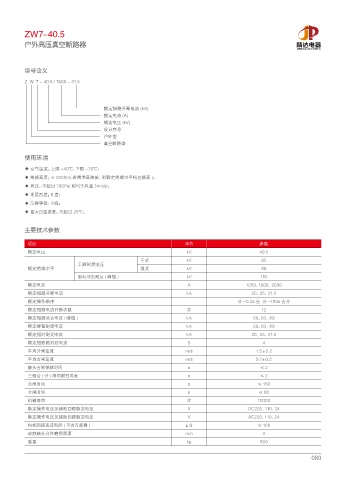

Page 87 - 四川精达电器有限公司

ZW7-40.5

户外高压真空断路器 ৛ٳۉഗ
JINGDA ELECTRIC

型号含义

Z W 7 - 40.5 / 1600 - 31.5

额定短路开断电流 (kA)
额定电流 (A)
额定电压 (kV)
设计序号
户外型
真空断路器

使用环境

◆ 空气温度：上限 +40℃，下限 -30℃；
◆ 海拔高度：≤ 2000m( 若需增高海拔，则额定绝缘水平相应提高 )；
◆ 风压：不超过 700Pa( 相当于风速 34m/s)；
◆ 地震烈度：8 度；
◆ 污秽等级：Ⅲ级；
◆ 最大日温度差：不超过 25℃。

主要技术参数

项目 单位 参数
额定电压 kV 40.5
干式 kV 95
工频耐受电压
额定绝缘水平 湿式 kV 80
雷电冲击耐压 ( 峰值 ) kV 185
额定电流 A 1250、1600、2000
额定短路开断电流 kA 20、25、31.5
额定操作顺序 分 -0.3s 合 分 -180s 合分
额定短路电流开断次数 次 12
额定短路关合电流 ( 峰值 ) kA 50、63、80
额定峰值耐受电流 kA 50、63、80
额定短时耐受电流 kA 20、25、31.5
额定短断路持续电流 S 4
平均分闸速度 m/s 1.5±0.2
平均合闸速度 m/s 0.7±0.2
触头合闸弹跳时间 s ≤2
三相合 ( 分 ) 闸同期性时差 s ≤2
合闸时间 s ≤ 150
分闸时间 s ≤ 60
机械寿命 次 10000
额定操作电压及辅助回路额定电压 V DC220、110、24
额定操作电压及辅助回路额定电压 V AC220、110、24
每相回路直流电阻 ( 不含互感器 ) μΩ ≤ 100
动静触头允许磨损厚度 mm 3
重量 kg 800
