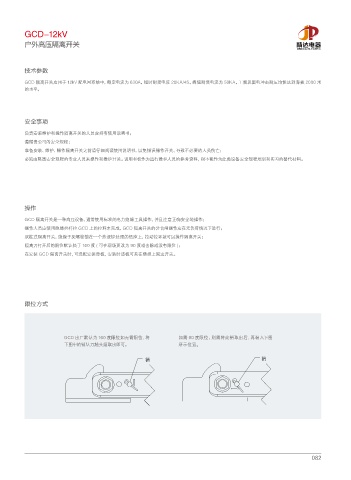

GCD-12kV

户外高压隔离开关 ৛ٳۉഗ
JINGDA ELECTRIC

技术参数

GCD 隔离开关应用于 12kV 配电网系统中，额定电流为 630A，短时耐受电流 20KA/4S，峰值耐受电流为 50KA，工频及雷电冲击耐压均能达到海拔 2000 米
的水平。

安全事项

负责安装维护和操作隔离开关的人员应持有使用说明书；
遵循贵公司的安全规程；
准备安装、维护、操作隔离开关之前请仔细阅读使用说明书，以免错误操作开关，导致不必要的人员伤亡；
必须由熟悉安全规程的专业人员来操作和维护开关。说明书权作为运行维护人员的参考资料，耐不能作为此类设备安全规程培训和实习的替代材料。

操作

GCD 隔离开关是一种高压设备，通常使用标准的电力绝缘工具操作，并且注意正确安全地操作；
操作人员应使用绝缘拉杆拉 GCD 上的拉环未完成，GCD 隔离开关的分合闸操作应在无负荷情况下进行；
双柱式隔离开关，绝缘子及螺栓锁在一个热浸锌处理的低座上，拉动拉环就可以操作隔离开关；
隔离刀打开后的限位默认处于 160 度 ( 可在现场更改为 90 度或去除成没有限位 )；
在安装 GCD 隔离开关时，可选配安装背板，安装时该板可夹在横担上固定开关。

限位方式

GCD 出厂默认为 160 度限位如无需限位、将 如需 90 度限位，则需将此销取出后、再装入下图
下图中的销从刀触头组取出即可。 所示位置。

082
