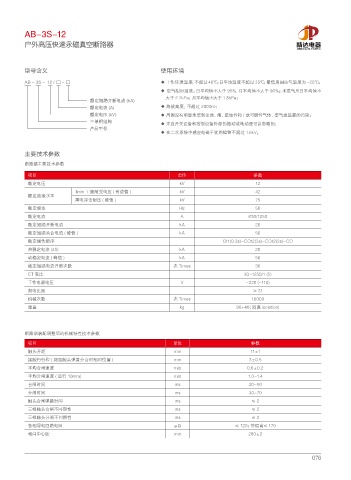

AB-3S-12
户外高压快速永磁真空断路器 ٳۉഗ
JINGDA ELECTRIC
型号含义 使用环境
AB - 3S - 12 / □ - □ ◆ 工作环境温度：不超过40℃；日平均温度不超过 35℃；最低周围空气温度为 -25℃；
◆ 空气相对湿度：日平均值不大于 95%, 月平均值不大于 90%；水蒸气压日平均值不
大于 2.2kPa；月平均值不大于 1.8kPa；
额定短路开断电流 (kA)
额定电流 (A) ◆ 海拔高度：不超过 2000m；
额定电压 (kV) ◆ 周围没有明显地受到尘埃、烟、腐蚀性和 / 或可燃性气体、蒸气或盐雾的污染；
三单相结构 ◆ 来自开关设备和控制设备外部的振动或地动是可以忽略的；
产品型号
◆ 在二次系统中感应电磁干扰的幅值不超过 1.6kV。
主要技术参数
断路器主要技术参数
项目 单位 参数
额定电压 kV 12
1min 工频耐受电压 ( 有效值 ) kV 42
额定绝缘水平
雷电冲击耐压 ( 峰值 ) kV 75
额定频率 Hz 50
额定电流 A 630/1250
额定短路开断电流 kA 20
额定短路关合电流 ( 峰值 ) kA 50
额定操作顺序 Ot1(0.3s)-COt2(3s)-COt2(3s)-CO
热稳定电流 (4S) kA 20
动稳定电流 ( 蜂值 ) kA 50
额定短路电流开断次数 次 Times 30
CT 变比 30-1250/1 (5)
工作电源电压 V -220 (-110)
爬电比距 ≥ 31
机械次数 次 Times 10000
重量 kg 90+40( 隔离 isolation)
断路器装配调整后的机械特性技术参数
项目 单位 参数
触头开距 mm 11±1
接触行行程 ( 测量触头弹簧分合时相对位置 ) mm 3±0.5
平均合闸速度 m/s 0.6±0.2
平均分闸速度 ( 运行 10mm) m/s 1.0-1.4
合闸时间 ms 30-50
分闸时间 ms 30~70
触头合闸弹跳时间 ms ≤2
三相触头合闸不同期性 ms ≤2
三相触头分闸不同期性 ms ≤2
各相导电回路电阻 μΩ ≤120；带隔离≤170
相间中心距 mm 280±2
