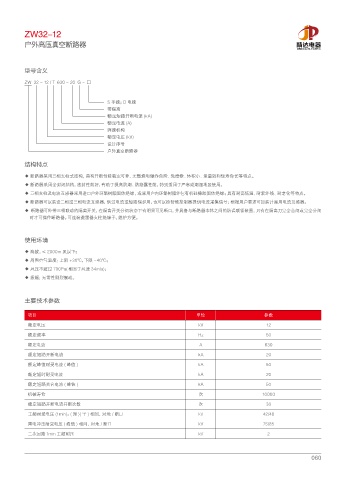

ZW32-12

          户外高压真空断路器                                                                                    ৛ٳۉഗ
                                                                                                       JINGDA ELECTRIC


          型号含义

          ZW  32 - 12 / T  630 - 20  G - □



                                      S 手操;D 电操
                                      带隔离
                                      额定短路开断电流 (kA)
                                      额定电流 (A)
                                      弹操机构
                                      额定电压 (kV)
                                      设计序号
                                      户外真空断路器

          结构特点
          ◆ 断路器采用三相支柱式结构,具有开断性能稳定可靠、无燃烧和爆炸危险、免维修、体积小、重量轻和使寿命长等特点。
          ◆ 断路器采用全封闭结构,密封性能好,有助于提高防潮、防凝露性能,特别适用于严寒或潮湿地区使用。
          ◆ 三相支柱及电流互感器采用进口户外环氧树脂固体绝缘,或采用户内环氧树脂外包有机硅橡胶固体绝缘;具有耐高低温、耐紫外线、耐老化等特点。
          ◆ 断路器可以装设二相或三相电流互感器,供过电流或短路保护用,也可以给智能控制器提供电流采集信号;根据用户要求可加装计量用电流互感器。
          ◆ 断路器可外带三相联动的隔离开关,在隔离开关分闸状态下有明显可见断口,并具备与断路器本体之间的防误联锁装置,只有在隔离刀完全合闸或完全分闸
           时才可操作断路器。可连装避雷器支柱绝缘子,维护方便。



          使用环境

          ◆ 海拔:≤ 2000m 及以下;
          ◆ 周围空气温度:上限 +30℃,下限 -40℃;
          ◆ 风压不超过 700Pa( 相当于风速 34m/s);
          ◆ 振幅:无常性剧烈震动。



          主要技术参数

           项目                                                        单位                     参数
           额定电压                                                      kV                      12

           额定频率                                                      Hz                      50
           额定电流                                                       A                     630
           额定短路开断电流                                                  kA                      20
           额定峰值耐受电流 ( 峰值 )                                           kA                      50
           额定短时耐受电流                                                  kA                      20
           额定短路关合电流 ( 峰值 )                                           kA                      50
           机械寿命                                                      次                     10000
           额定短路开断电流开断次数                                              次                       30
           工频耐受电压 (1min):( 湿 )( 干 ) 相间、对地 / 断口                       kV                    42/48

           雷电冲击耐受电压 ( 峰值 ) 相间、对地 / 断口                                kV                    75/85
           二次回路 1min 工频耐压                                            kV                      2
