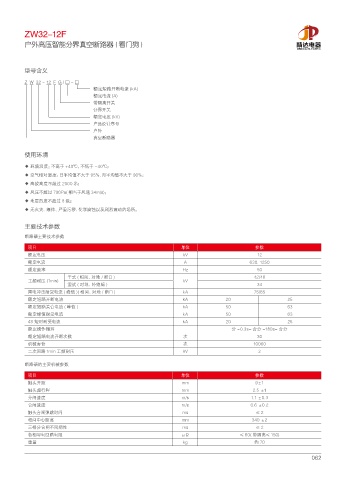

ZW32-12F

          户外高压智能分界真空断路器 ( 看门狗 )                                                                        ৛ٳۉഗ
                                                                                                       JINGDA ELECTRIC


          型号含义

          Z  W  32 - 12  F  G / □ - □
                                 额定短路开断电流 (kA)
                                 额定电流 (A)
                                 带隔离开关
                                 分界开关
                                 额定电压 (kV)
                                 产品设计序号
                                 户外
                                 真空断路器

          使用环境

          ◆ 环境温度:不高于 +40℃,不低于 -40℃;
          ◆ 空气相对湿度:日平均值不大于 95%, 月平均值不大于 90%;
          ◆ 海拔高度不超过 2000 米;
          ◆ 风压不超过 700Pa( 相当于风速 34m/s);
          ◆ 地震烈度不超过 8 级;
          ◆ 无火灾、爆炸、严重污秽、化学腐蚀以及剧烈震动的场所。


          主要技术参数
          断路器主要技术参数

           项目                                                  单位                        参数
           额定电压                                                 kV                       12
           额定电流                                                 A                      630. 1250
           额定频率                                                 Hz                       50
                        干式 ( 相间、对地 / 断口 )                                               42/48
           工频耐压 (1min)                                          kV
                        湿试 ( 对地、外绝缘 )                                                    34
           雷电冲击耐受电流 ( 峰值 )( 相间、对地 / 断口 )                        kA                      75/85
           额定短路开断电流                                             kA             20                   25
           额定短路关合电流 ( 峰值 )                                      kA             50                   63
           额定蜂值耐受电流                                             kA             50                   63
           4S 短时耐受电流                                            kA             20                   25
           额定操作循环                                                                分 -0.3s- 合分 -180s- 合分
           额定短路电流开断次数                                           次                        30
           机械寿命                                                 次                       10000
           二次回路 1min 工频耐压                                       kV                        2

          断路器的主要机械参数
           项目                                                  单位                        参数
           触头开距                                                 mm                       9±1
           触头超行程                                                mm                      2.5 ±1
           分闸速度                                                 m/s                    1.1 ±0.3
           合闸速度                                                 m/s                    0.6 ±0.2
           触头合闸弹跳时间                                             ms                       ≤2
           相间中心距离                                               mm                      340 ±2
           三相分合闸不同期性                                            ms                       ≤2
           各相导电回路电阻                                            μΩ                  ≤ 80( 带隔离≤ 150)
           重量                                                   kg                      约 70


                                                                                                            062
