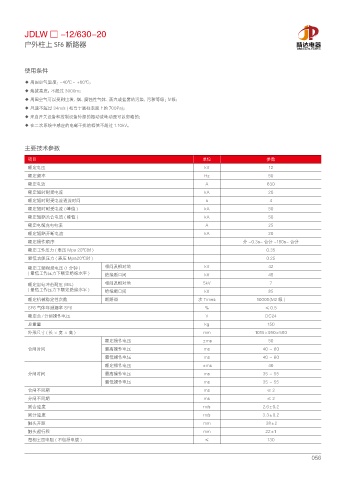

JDLW □ -12/630-20

户外柱上 SF6 断路器 ৛ٳۉഗ
JINGDA ELECTRIC

使用条件

◆ 周围空气温度：-40℃～ +80℃；
◆ 海拔高度：不超过 3000m；
◆ 周围空气可以受到尘埃、烟、腐蚀性气体、蒸汽或盐雾的污染，污秽等级：Ⅳ级；
◆ 风速不超过 34m/s ( 相当于圆柱表面上的 700Pa)；
◆ 来自开关设备和控制设备外部的振动或地动是可以忽略的；
◆ 在二次系统中感应的电磁干扰的幅值不超过 1.10kV。

主要技术参数

项目 单位 参数
额定电压 kV 12
额定频率 Hz 50
额定电流 A 630
额定短时耐受电流 kA 20
额定短时耐受电流通流时间 s 4
额定短时耐受电流 ( 峰值 ) kA 50
额定短路关合电流 ( 峰值 ) kA 50
额定电缆充电电流 A 25
额定短路开断电流 kA 20
额定操作顺序 分 -0.3s- 合分 -180s- 合分
额定工作压力 ( 表压 Mpa 20℃时 ) 0.35
最低功能压力 ( 表压 Mpa20℃时 ) 0.25
额定工频耐受电压 (1 分钟 ) 相间及相对地 kV 42
( 最低工作压力下额定绝缘水平 ) 绝缘断口间 kV 48

额定雷电冲击耐压 (BIL) 相间及相对地 5kV 7
( 最低工作压力下额定绝缘水平 ) 绝缘断口间 kV 85
额定机械稳定性次数 断路器 次 Times 10000(M2 级 )
SF6 气体年泄漏率 SF6 % ≤ 0.5
额定合／分闸操作电压 V DC24
总重量 kg 150
外形尺寸 ( 长 ×宽 × 高 ) mm 1015×950×580
额定操作电压 ±ms 50
合闸时间 最高操作电压 ms 40～60
最低操作电压 ms 40～60
额定操作电压 ±ms 40
分闸时间 最高操作电压 ms 35 ～ 55
最低操作电压 ms 35 ～ 55
合闸不同期 ms ≤ 2
分闸不同期 ms ≤ 2
刚合速度 m/s 2.6±0.2
刚分速度 m/s 3.3±0.2
触头开距 mm 38±2
触头超行程 mm 22±1
每相主回电阻 ( 不包括电缆 ) ≤ 130

056
