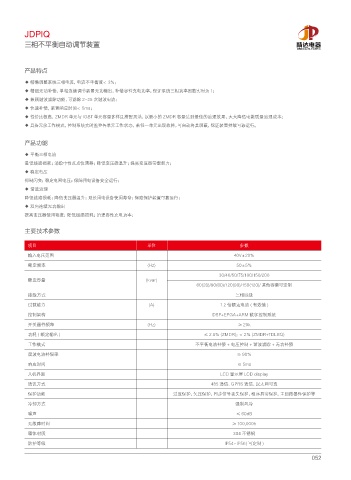

JDPIQ

三相不平衡自动调节装置 ৛ٳۉഗ
JINGDA ELECTRIC

产品特点

◆ 精确调整系统三相电流，电流不平衡度＜ 3%；
◆ 精细无功补偿，单相连续调节装置无功输出，补偿容性充电功率，保证系统三相功率因数实时为 1；
◆ 兼顾谐波滤除功能，可滤除 2-25 次谐波电流；
◆ 快速补偿，装置响应时间＜ 5ms；
◆ 性价比极高，ZMDR 单元与 IGBT 单元容量多样且搭配灵活，以最小的 ZMDR 容量达到最佳的治理效果，大大降低电能质量治理成本；
◆ 具备冗余工作模式，控制系统实时监控各单元工作状态，若任一单元出现故障，可自动将其屏蔽，保证装置持续可靠运行。

产品功能

◆ 平衡三相电流
最低线路损耗；消除中性点点位漂移；降低变压器温升；提高变压器带载能力；
◆ 稳定电压
抑制闪变；稳定电网电压；保障用电设备安全运行；
◆ 谐波治理
降低线路损耗；降低变压器温升；延长用电设备使用寿命；保障保护装置可靠运行；
◆ 双向连续无功输出
提高变压器使用裕度；降低线路损耗；治理容性充电功率；

主要技术参数

项目 单位 参数
输入电压范围 40V±20％
额定频率 (Hz) 50±5％

30/40/50/75/100/150/200
额定容量 (kvar)
60(20)/90(60)/120(90)/150(120)/ 其他容量可定制
接线方式 三相四线
过载能力 (A) 1.2 倍额定电流 ( 有效值 )
控制架构 DSP+EPGA+ARM 数字控制系统
开关器件频率 (Hz) ≥ 20k
功耗 ( 额定输出 ) ≤ 2.5％ (ZMDR)；＜ 2％ (ZMDR+TDLBQ)

工作模式 不平衡电流补偿 + 电压控制 + 谐波滤除 + 无功补偿
谐波电流补偿率 ≥ 90％
响应时间 ≤ 5ms
人机界面 LCD 显示屏 LCD display
通讯方式 485 通信、GPRS 通信、以太网可选
保护功能 过压保护，欠压保护，同步信号丢失保护，相序异常保护，主回路器件保护等
冷却方式 强制风冷
噪声 ≤ 60dB
无故障时间 ≥ 100,000h

箱体材质 304 不锈钢
防护等级 IP54~IP56( 可定制 )
