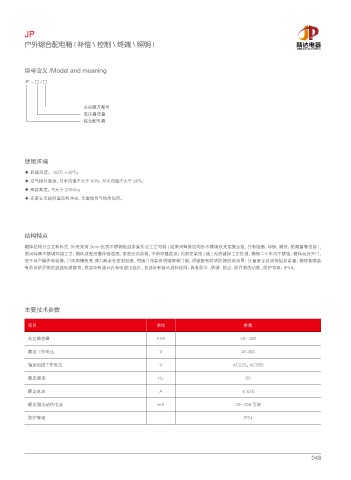

Page 55 - 四川精达电器有限公司

JP

户外综合配电箱(补偿 \ 控制 \ 终端 \ 照明 ) ৛ٳۉഗ
JINGDA ELECTRIC

型号含义 /Model and meaning

JP - □ / □

主回路方案号
变压器容量
综合配电箱

使用环境
◆ 环境温度：-25℃ +40℃；
◆ 空气相对湿度：日平均值不大于 90%, 月平均值不大于 90%；
◆ 海拔高度：不大于 2000m；
◆ 安装在无剧烈震动和冲击、无腐蚀性气体的场所。

结构特点
箱体结构分立式和卧式，外壳采用 2mm 优质不锈钢板经多重折边工艺弯制 ( 或采用蜂窝结构的不锈钢双夹层复合板，具有阻燃、环保、隔热、防凝露等性能 )，
采用特殊不锈钢焊接工艺，箱体成型后整体强度高，表面光洁如镜，不留焊缝痕迹；内部安装梁 ( 板 ) 为热镀锌工艺处理，确保二十年内不锈蚀；箱体前后开门，
便于用户操作和检修，门四周镶有高 弹力耐老化密封胶条，每扇门均装有明暗两种门锁，明锁配有防堵防锈的遮雨罩；计量室全封闭带铅封装置；箱体侧面装
有防雨防异物的进线电缆穿管，底部冲有通风孔和电缆出线孔，顶部设有通风道和丝网，具有防水、防锈、防尘、防异物的功能，防护等级：IP54。

主要技术参数

项目 单位 参数

变压器容量 KVA 30-400

额定工作电压 V AC400

辅助回路工作电压 V AC220，AC380

额定频率 Hz 50

额定电流 A ≤ 630
额定漏电动作电流 mA 30~300 可调

防护等级 IP54
