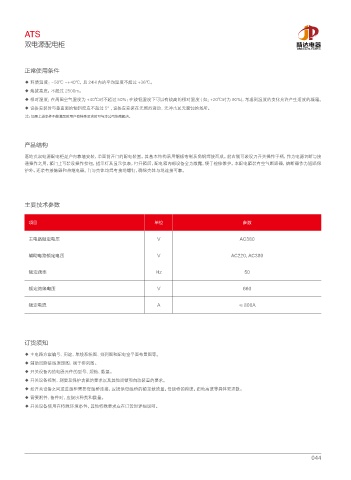

ATS

双电源配电柜 ৛ٳۉഗ
JINGDA ELECTRIC

正常使用条件

◆ 环境温度：-50℃ ~+40℃，且 24H 内的平均温度不超过 +36℃。
◆ 海拔高度：不超过 2500m。
◆ 相对湿度：在周围空气湿度为 +40℃时不超过 50%；在较低湿度下可以有较高的相对湿度 ( 如：+20℃时为 90%)，考虑到温度的变化允许产生适度的凝霜。
◆ 设备安装时与垂直面的倾斜度应不超过 5°，设备应安装在无剧烈震动、无冲击及无腐蚀的场所。
注：如果上述条件不能满足时用户有特殊要求时可与本公司协商解决。

产品结构

落地式双电源配电柜是户内靠墙安装，单面前开门的配电装置。其基本结构采用钢板弯制及角钢焊接而成。前右侧可装设刀开关操作手柄，作为电源切断与接
通操作之用，箱门上可装设操作按钮，指示灯及显示仪表，打开箱后，配电箱内部设备全为敞露，便于检修维护。本配电箱装有空气断路器，熔断器作为短路保
护外，还装有接触器和热继电器。门与壳体均焊有接地螺钉，确保壳体与地连接可靠。

主要技术参数

项目 单位 参数

主电路额定电压 V AC380

辅助电路额定电压 V AC220, AC380

额定频率 Hz 50

额定绝缘电压 V 660

额定电流 A ≤ 800A

订货须知

◆ 主电路方案编号、用途、单线系统图、排列图和配电室平面布置图等。
◆ 辅助回路接线原理图、端子排列图。
◆ 开关设备内的电器元件的型号、规格、数量。
◆ 开关设备控制、测量及保护功能的要求以及其他闭锁和自动装置的要求。
◆ 如开关设备之间或进线柜需要母线桥连接，应提供母线桥的额定载流量，母线桥的跨度，距地高度等具体要求数。
◆ 需要附件、备件时，应提出种类和数量。
◆ 开关设备使用在特殊环境条件，其他特殊要求应在订货时详细说明。

044
