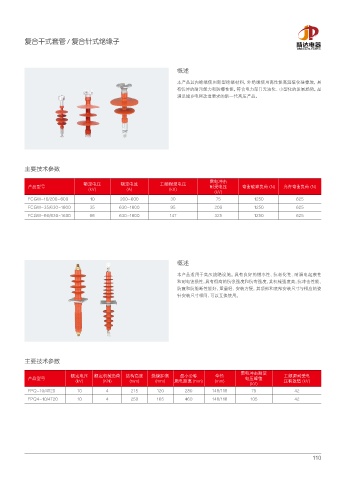

复合干式套管 / 复合针式绝缘子
                                                                                                       ৛ٳۉഗ
                                                                                                       JINGDA ELECTRIC


                                                              概述

                                                              本产品其内绝缘使用新型绝缘材料,外绝缘使用高性能高温硫化硅橡胶,具
                                                              有优异的耐污能力和防爆性能,符合电力部门无油化、小型化的发展趋势,是
                                                              满足城乡电网改造要求的新一代高压产品。














          主要技术参数
                                                                         雷电冲击
                              额定电压         额定电流         工频耐受电压
           产品型号                                                          耐受电压       弯曲破球负荷 (N)     允许弯曲负荷 (N)
                               (kV)          (A)           (kV)
                                                                           (kV)
           FCGW-10/200~600      10        200~600           30             75           1250           625
           FCGW-35/630~1600     35        630~1600          95             200          1250           625
           FCGW-66/630~1600     66        630~1600         147             325          1250           625








                                                              概述
                                                              本产品适用于高压线路设施。具有良好的憎水性、抗老化性、耐漏电起痕性
                                                              和耐电蚀损性,具有很高的抗张强度和抗弯强度,其机械强度高,抗冲击性能、
                                                              防震和防脆断性能好,重量轻、安装方便,其顶部和底部安装尺寸与相应的瓷
                                                              针安装尺寸相同,可以互换使用。












          主要技术参数

                                                                                    雷电冲击耐受
                         额定电压    额定机械负荷     结构高度     绝缘距离      最小公称        伞径                      工频湿耐受电
           产品型号                                                                      电压峰值
                           (kV)     (KN)      (mm)    (mm)   爬电距离 (mm)     (mm)                    压有效值 (kV)
                                                                                       (kV)
           FPQ-10/4T20     10        4        215      120       280      148/118      75             42
           FPQ4-10/4T20    10        4        250      165       460      148/118      105            42
