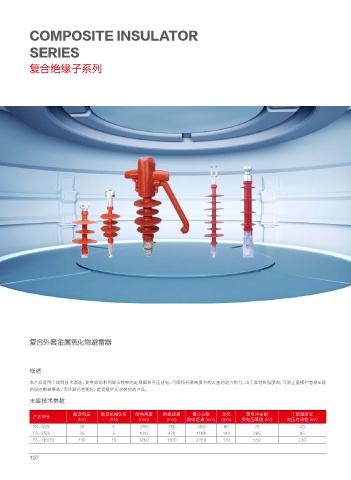

COMPOSITE INSULATOR
SERIES
复合绝缘子系列
复合外套金属氧化物避雷器
概述
本产品适用于城网技术改造，能有效地利用城市狭窄的走廊面积升压送电，可降低杆塔高度节约大量的财力物力。由于其弯曲强度高，可防止瓷横担容易出现
的级连断裂事故，而且耐污性能好，是瓷横担无法替代的产品。
主要技术参数
额定电压 额定机械负荷 结构高度 绝缘距离 最小公称 伞径 雷电冲击耐 工频湿耐受
产品型号
(kV) (KN) (mm) (mm) 爬电距离 (mm) (mm) 受电压峰值 (kV) 电压有效值 (kV)
FS-10/5 10 5 250 180 380 90 75 40
FS-35/5 35 5 620 470 1168 142 265 95
FS-110/10 110 10 1260 1100 2760 170 550 230
