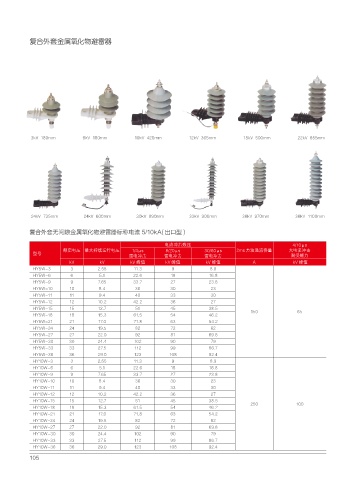

复合外套金属氧化物避雷器

3kV 180mm 6kV 180mm 10kV 420mm 12kV 365mm 15kV 500mm 22kV 655mm

24kV 735mm 24kV 600mm 30kV 890mm 33kV 900mm 36kV 970mm 36kV 1100mm

复合外套无间隙金属氧化物避雷器标称电流 5/10kA( 出口型 )

电流冲击残压 4/10μs
额定电压 最大持续运行电压 1/4μs 8/20μs 30/60μs 2ms 方波通流容量 大电流冲击
型号
雷电冲击 雷电冲击 雷电冲击 耐受能力
kV kV kV 峰值 kV 峰值 kV 峰值 A kV 峰值
HY5W-3 3 2.55 11.3 9 8.9
HY5W-6 6 5.1 22.6 18 16.8
HY5W-9 9 7.65 33.7 27 23.8
HY5W-10 10 8.4 36 30 23
HY5W-11 11 9.4 40 33 30
HY5W-12 12 10.2 42.2 36 27
HY5W-15 15 12.7 51 45 38.5 150 65
HY5W-18 18 15.3 61.5 54 46.2
HY5W-21 21 17.0 71.8 63 54.2
HY5W-24 24 19.5 82 72 62
HY5W-27 27 22.0 92 81 69.8
HY5W-30 30 24.4 102 90 79
HY5W-33 33 27.5 112 99 86.7
HY5W-36 36 29.0 123 108 92.4
HY10W-3 3 2.55 11.3 9 8.9
HY10W-6 6 5.1 22.6 18 16.8
HY10W-9 9 7.65 33.7 27 23.8
HY10W-10 10 8.4 36 30 23
HY10W-11 11 9.4 40 33 30
HY10W-12 12 10.2 42.2 36 27
HY10W-15 15 12.7 51 45 38.5
250 100
HY10W-18 18 15.3 61.5 54 46.2
HY10W-21 21 17.0 71.8 63 54.2
HY10W-24 24 19.5 82 72 62
HY10W-27 27 22.0 92 81 69.8
HY10W-30 30 24.4 102 90 79
HY10W-33 33 27.5 112 99 86.7
HY10W-36 36 29.0 123 108 92.4
105
