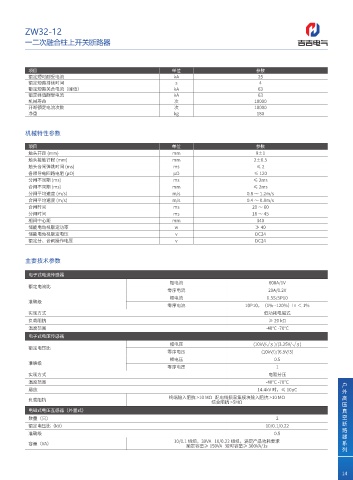

ZW32-12
一二次融合柱上开关断路器

项目 单位 参数
额定短时耐受电流 kA 25
额定短路持续时间 s 4
额定短路关合电流（峰值） kA 63
额定峰值耐受电流 kA 63
机械寿命 次 10000
开断额定电流次数 次 10000
净重 kg 180

机械特性参数
项目 单位 参数
触头开距 (mm) mm 9±1
触头接触行程 (mm) mm 2±0.5
触头合闸弹跳时间 (ms) ms ≤2
各相导电回路电阻 (μΩ) μΩ ≤ 120
分闸不同期 (ms) ms ≤ 2ms
合闸不同期 (ms) mm ≤ 2ms
分闸平均速度 (m/s) m/s 0.8 ～ 1.2m/s
合闸平均速度 (m/s) m/s 0.4 ～ 0.8m/s
合闸时间 ms 20 ～ 60
分闸时间 ms 18 ～ 45
相间中心距 mm 340
储能电动机额定功率 w ≯ 40
储能电动机额定电压 v DC24
额定分、合闸操作电压 v DC24

主要技术参数

电子式电流传感器
相电流 600A/1V
额定电流比
零序电流 20A/0.2V
相电流 0.5S/5P10
准确级
零序电流 10P10，（1%--120%）In ＜ 1%
实现方式 低功耗电磁式
负载阻抗 ≥ 20 kΩ
温度范围 -40℃ -70℃
电子式电压传感器
相电压 (10kV/ )/(3.25V/ )
√ 3
√ 3
额定电压比
零序电压 (10kV/)/(6.5V/3)
相电压 0.5
准确级
零序电压 1
实现方式 电阻分压
温度范围 -40℃ -70℃
户
局放 14.4kV 时，≤ 10pC
外
终端输入阻抗 >10 MΩ 配电线损采集模块输入阻抗 >10 MΩ 高
负载阻抗
综合阻抗 >5MΩ
压
电磁式电压互感器（外置式） 真
数量（只） 2 空
断
额定电压比（kV） 10/0.1/0.22
路
准确级 0.5
器
10/0.1 绕组，30VA 10/0.22 绕组，满足产品功耗要求
容量（VA） 系
额定容量≥ 150VA 短时容量≥ 300VA/1s
列
