P. 26

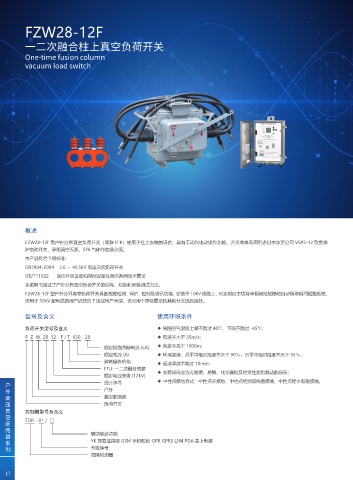

FZW28-12F
一二次融合柱上真空负荷开关
One-time fusion column
vacuum load switch
概述
FZW28-12F 型户外分界真空负荷开关（简称 FFK）使用于柱上安装的场合，具有手动和电动操作功能。开关本体采用引进日本东芝公司 VSP5-12 型免维
护负荷开关，采用真空灭弧、SF6 气体作绝缘介质。
本产品符合下列标准：
GB3804-2004 3.6 ～ 40.5kV 高压交流负荷开关
GB/T11022 高压开关设备和控制设备标准的共用技术要求
本说明书描述了户外分界真空负荷开关的结构、功能和安装调试方法。
FZW28-12F 型户外分界真空负荷开关具备故障检测、保护、控制及通讯功能，安装于 10kV 线路上，可实现自主切除单相接地故障和自动隔离相间短路故障。
适用于 10kV 配电线路用户进线的 T 接或用户末端，也可用于符合要求的其他分支线连接处。
型号及含义 使用环境条件
负荷开关型号及含义 ◆ 周围空气湿度上限不超过 40℃，下限不超过 -45℃；
F Z W 28 12 - F / T 630 - 20 ◆ 风速不大于 35m/s；
额定短路开断电流 (kA) ◆ 海拔不高于 1000m；
额定电流 (A) ◆ 环境湿度：月平均相对湿度不大于 90％；日平均相对湿度不大于 95％；
弹簧操作机构 ◆ 覆冰厚度不超过 10mm；
FTU: 一二次融合成套
额定电压等级 (12kV) ◆ 安装场所应为无易燃、易爆、化学腐蚀及经常性剧烈震动的场所；
设计序号 ◆ 中性点接地方式：中性点不接地、中性点经消弧线圈接地、中性点经小电阻接地。
户
外 户外
高 真空断路器
压 负荷开关
真 控制器型号及含义
空
FDR - 01 / □
断
路 辅助备选功能
器
系 YK 简易遥控器 GSM 手机短信 GPR GPRS 公网 PDA 掌上电脑
升级序号
列
故障检测器
17
