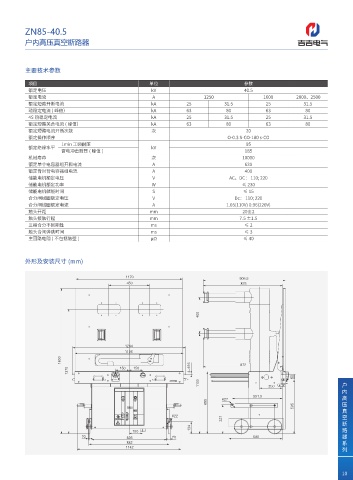

ZN85-40.5
户内高压真空断路器

主要技术参数

项目 单位 参数
额定电压 kV 40.5
额定电流 A 1250 1600 2000、2500
额定短路开断电流 kA 25 31.5 25 31.5
动稳定电流 ( 峰值） kA 63 80 63 80
4S 热稳定电流 kA 25 31.5 25 31.5
额定短路关合电流 ( 峰值） kA 63 80 63 80
额定短路电流开断次数 次 20
额定操作顺序 O-0.3 S-CO-180 s-CO
1min 工频耐压 95
额定绝缘水平 kV
雷电冲击耐压 ( 峰值 ) 185
机械寿命 次 10000
额定单个电容器组开和电流 A 630
额定背对背电容器组电流 A 400
储能电机额定电压 V AC、DC： 110; 220
储能电机额定功率 W ≤ 230
储能电机储能时间 S ≤ 15
合分闸线圈额定电压 V Dc： 110; 220
合分闸线圈额定电流 A 1.05(110V) 0.96(220V)
触头开距 mm 20±2
触头接触行程 mm 7.5 ±1.5
三相合分不同期性 ms ≤2
触头合闸弹跳时间 ms ≤3
主回路电阻 ( 不包括触壁 ) μΩ ≤ 40

外形及安装尺寸 (mm)
