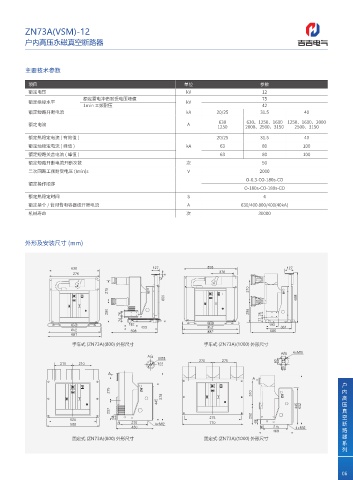

ZN73A(VSM)-12
户内高压永磁真空断路器

主要技术参数

项目 单位 参数
额定电压 kV 12
额定雷电冲击耐受电压峰值 75
额定绝缘水平 kV
1min 工频耐压 42
额定短路开断电流 kA 20/25 31.5 40

630 630、1250、1600 1250、1600、2000
额定电流 A
1250 2000、2500、3150 2500、3150
额定热稳定电流 ( 有效值 ) 20/25 31.5 40
额定动稳定电流 ( 峰值 ) kA 63 80 100
额定短路关合电流 ( 峰值 ) 63 80 100
额定短路开断电流开断次数 次 50
二次回路工频耐受电压 (Imin)s V 2000
O-0.3-CO-180s-CO
额定操作顺序
O-180s-CO-180s-CO
额定热稳定时间 S 4
额定单个 / 背对背电容器组开断电流 A 630/400 800/400(40kA)
机械寿命 次 30000

外形及安装尺寸 (mm)

手车式 (ZN73A)(800) 外形尺寸 手车式 (ZN73A)(1000) 外形尺寸
"Փ f.
"Փ
.

"
户
内
高
压
真
空

f. 断
f.
路
固定式 (ZN73A)(800) 外形尺寸 固定式 (ZN73A)(1000) 外形尺寸 器
系
列

06
