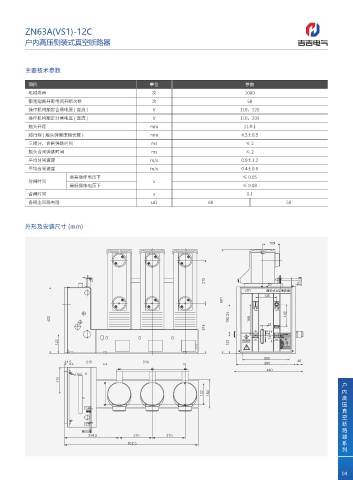

ZN63A(VS1)-12C
户内高压侧装式真空断路器

主要技术参数

项目 单位 参数
机械寿命 次 1000
额定短路开断电流开断次数 次 50
操作机构额定合闸电压 ( 直流 ) V 110，220
操作机构额定分闸电压 ( 直流 ) V 110，200
触头开距 mm 11±1
超行程 ( 触头弹簧压缩长度 ) mm 4.5±0.5
三相分、合闸弹跳时间 ms ≤2
触头合闸弹跳时间 ms ≤2
平均分闸速度 m/s 0.9±1.2
平均合闸速度 m/s 0.4±0.8
最高操作电压下 ≤ 0.05
分闸时间 s
最低操作电压下 ≤ 0.08
合闸时间 s 0.1
各相主回路电阻 uΩ 60 50

外形及安装尺寸 (mm)
