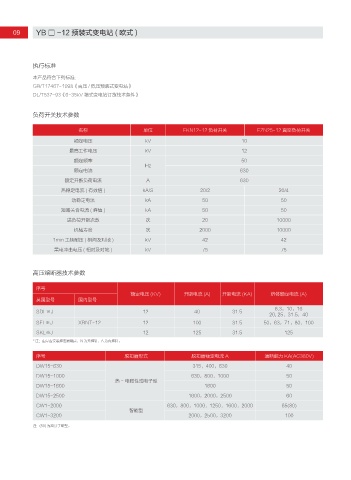

09     YB □ -12 预装式变电站 ( 欧式 )





            执行标准

            本产品符合下列标准:
            GB/T17467-1998《高压 / 低压预装式变电站》
            DL/T537-93《6-35kV 箱式变电站订货技术条件》


            负荷开关技术参数

                            名称                    单位            FKN12-12 负荷开关            FZN25-12 真空负荷开关

                          额定电压                     kV                               10
                         最高工作电压                    kV                               12
                          额定频率                                                      50
                                                   Hz
                          额定电流                                                      630
                       额定开断负荷电流                    A                                630
                      热稳定电流 ( 有效值 )               kA/S                20/2                       20/4
                          动稳定电流                    kA                  50                         50

                      短路关合电流 ( 峰值 )                kA                  50                         50
                        满负荷开断次数                    次                   20                       10000
                          机械寿命                     次                  2000                      10000
                   1min 工频耐压 ( 相间及对地 )             kV                  42                         42
                    雷电冲击电压 ( 相对及对地 )               kV                  75                         75



            高压熔断器技术参数

             序号
                                              额定电压 (KV)         开断电流 (A)     开断电流 (KA)        熔体额定电流 (A)
             英国型号           国内型号
                                                                                                6.3,10,16
             SDL※J                                12                40           31.5
                                                                                              20, 25,31.5,40
             SFL※J          XRNT-12               12               100           31.5       50,63,71,80,100
             SKL※J                                12               125           31.5              125
            * 注:由是否安装撞击器确定,N 为无撞针,A 为有撞针。

             序号                             脱扣器形式                  脱扣器额定电流 A                通断能力 KA(AC380V)
             DW15-630                                              315,400,630                      40
             DW15-1000                                             630,800,1000                     50
                                         热 - 电磁性或电子型
             DW15-1600                                                 1600                         50
             DW15-2500                                            1600,2000,2500                    60

             CW1-2000                                      630,800,1000,1250,1600,2000            65(80)
                                             智能型
             CW1-3200                                             2000,2500,3200                   100
            注:(80) 为高分子断型。
