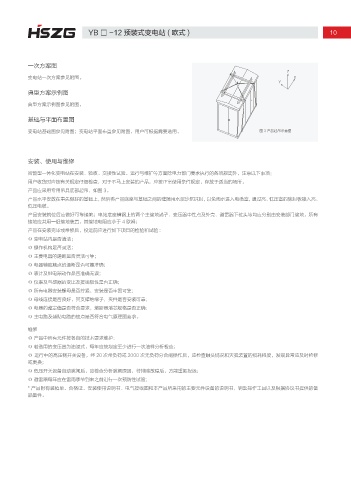

YB □ -12 预装式变电站 ( 欧式 )                                                             10





           一次方案图
                                                                                                    ;
           变电站一次方案参见附图。                                                                               9
                                                                                                 :
           典型方案示例图

           典型方案示例图参见附图。

           基础与平面布置图

           变电站基础图参见附图;变电站平面布置参见附图,用户可根据需要选用。                                              图 3 产品起吊示意图




           安装、使用与维修

           智能型一体化变电站在安装、验收、交接性试验、运行与维护等方面除电力部门要求执行的各项规定外,注意以下事项:
           用户收货时应按有关规定仔细检查,对于不马上安装的产品,应按正常使用条件规定,存放于适当的场所。
           产品应采用专用吊具底部起吊,如图 3。
           产品水平安放在事先做好的基础上,然后将产品底座与基础之间的缝隙用水泥沙浆抹封,以免雨水进入电缆室,通过高、低压室的底封板接入高、
           低压电缆。
           产品安装就位后应做好可靠接地;电站底座槽钢上的两个主接地端子、变压器中性点及外壳、避雷器下桩头等均应分别由安装部门接地。所有
           接地应共用一组接地装置,其接地电阻应小于 4 欧姆;
           产品在安装完毕或维修后,投运前应进行如下项目的检验和试验 :
           ◎ 变电站内是否清洁;
           ◎ 操作机构是否灵活;
           ◎ 主要电器的通断是否灵活可靠;
           ◎ 电器辅助触点的通断是否可靠准确;
           ◎ 表计及继电器动作是否准确无误;
           ◎ 仪表及互感器的变比及接线极性是否正确;
           ◎ 所有电器安装螺母是否拧紧,安装是否牢固可靠;
           ◎ 母线连接是否良好,其支撑绝缘子,夹件是否安装可靠;
           ◎ 电器的整定值是否符合要求,熔断器溶芯规格是否正确:
           ◎ 主电路及辅助电路的接点是否符合电气原理图要求。
           维修
           ◎ 产品中所有元件按各自的技术要求维护:
           ◎ 若选用的变压器为油浸式,每年应按规定至少进行一次油样分析检查;
           ◎ 运行中的高压侧开关设备,经 20 次带负荷或 2000 次无负荷分合闸操作后,应检查触头情况和灭弧装置的损耗程度,发现异常应及时检修
           或更换;
           ◎ 低压开关设备自动跳闸后,应检查分析跳闸原因,待排除故障后,方能重新投运;
           ◎ 避雷器每年应在雷雨季节到来之前进行一次预防性试验;
           * 产品附有装箱单、合格证、安装使用说明书、电气接线图和本产品所采用的主要元件设备的说明书,钥匙操作工具以及根据协议书提供的备
           品备件。
