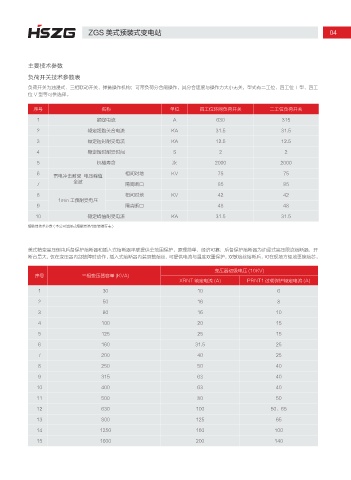

P. 9
ZGS 美式预装式变电站 04
主要技术参数
负荷开关技术参数表
负荷开关为油浸式、三相联动开关、弹簧操作机构；可带负荷分合闸操作，其分合速度与操作力大小无关，型式有二工位、四工位 T 型、四工
位 V 型等可供选择。
序号 名称 单位 四工位环网负荷开关 二工位负荷开关
1 额定电流 A 630 315
2 额定短路关合电流 KA 31.5 31.5
3 额定短时耐受电流 KA 12.5 12.5
4 额定短时耐受时间 S 2 2
5 机械寿命 次 2000 2000
6 相间对地 KV 75 75
雷电冲击耐受 电压峰值
全波
7 隔离断口 85 85
8 相间对地 KV 42 42
1min 工频耐受电压
9 隔离断口 48 48
10 额定峰值耐受电流 KA 31.5 31.5
熔断器技术参数 ( 本公司油浸式熔断器选用配置推荐表 )
美式箱变高压侧由后备保护熔断器和插入式熔断器串联提供全范围保护，原理简单，经济可靠；后备保护熔断器为油浸式高压限流熔断器，开
断容量大，仅在变压器内部故障时动作，插入式熔断器内装双敏熔丝，可提供电流与温度双重保护，双敏熔丝熔断后，可在现场方便地更换熔芯。
变压器初级电压 (10KV)
序号 三相变压器容量 (KVA)
XRNT 额定电流 (A) PRNT1 过载保护额定电流 (A)
1 30 10 6
2 50 16 8
3 80 16 10
4 100 20 15
5 125 25 15
6 160 31.5 25
7 200 40 25
8 250 50 40
9 315 63 40
10 400 63 40
11 500 80 50
12 630 100 50、65
13 800 125 65
14 1250 160 100
15 1600 200 140
