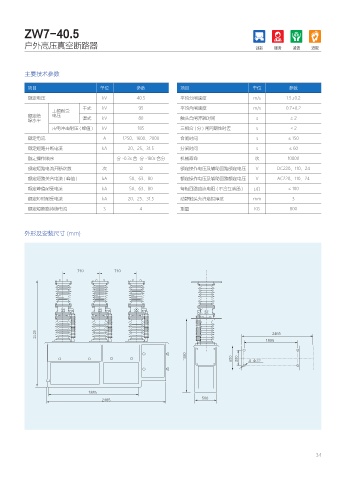

P. 39

ZW7-40.5

          户外高压真空断路器




          主要技术参数

           项目                       单位          参数             项目                       单位          参数
           额定电压                     kV          40.5           平均分闸速度                   m/s         1.5±0.2

                             干式     kV           95            平均合闸速度                   m/s        0.7±0.2
                   工频耐受
           额定绝     电压        湿式     kV           80            触头合闸弹跳时间                  s           ≤2
           缘水平
                   雷电冲击耐压 ( 峰值 )    kV          185            三相合 ( 分 ) 闸同期性时差          s           ≤2
           额定电流                      A     1250、1600、2000      合闸时间                      s          ≤ 150
           额定短路开断电流                 kA       20、25、31.5        分闸时间                      s          ≤ 60
           额定操作顺序                        分 -0.3s 合  分 -180s 合分  机械寿命                     次          10000

           额定短路电流开断次数               次            12            额定操作电压及辅助回路额定电压           V      DC220、110、24
           额定短路关合电流 ( 峰值 )          kA        50、63、80         额定操作电压及辅助回路额定电压           V      AC220、110、24
           额定峰值耐受电流                 kA        50、63、80         每相回路直流电阻 ( 不含互感器 )       μΩ          ≤ 100
           额定短时耐受电流                 kA       20、25、31.5        动静触头允许磨损厚度               mm            3
           额定短断路持续电流                 S           4             重量                        KG          800



          外形及安装尺寸 (mm)
