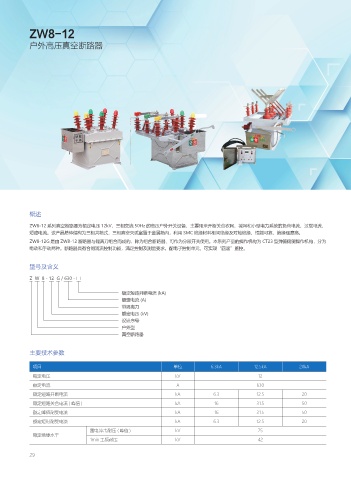

ZW8-12

户外高压真空断路器

概述

ZW8-12 系列真空断路器为额定电压 12kV，三相交流 50Hz 的高压户外开关设备，主要用来开断关合农网、城网和小型电力系统的负荷电流、过载电流、
短路电流。该产品总体结构为三相共箱式，三相真空灭弧室置于金属箱内，利用 SMC 绝缘材料相间绝缘及对地绝缘，性能可靠，绝缘强度高。
ZW8-12G 是由 ZW8-12 断路器与隔离刀组合而成的，称为组合断路器，可作为分段开关使用。本系列产品的操作机构为 CT23 型弹簧储能操作机构，分为
电动和手动两种。断路器具有合闸涌流控制功能，满足控制及测量要求。配电子控制单元，可实现“四遥”监控。

型号及含义

Z W 8 - 12 G / 630 - □

额定短路开断电流 (kA)
额定电流 (A)
带隔离刀
额定电压 (kV)
设计序号
户外型
真空断路器

主要技术参数

项目 单位 6.3kA 12.5kA 20kA
额定电压 kV 12
额定电流 A 630
额定短路开断电流 kA 6.3 12.5 20
额定短路关合电流 ( 峰值 ) kA 16 31.5 50
额定峰值耐受电流 kA 16 31.5 50
额定短时耐受电流 kA 6.3 12.5 20
雷电冲击耐压 ( 峰值 ) kV 75
额定绝缘水平
1min 工频耐压 kV 42
