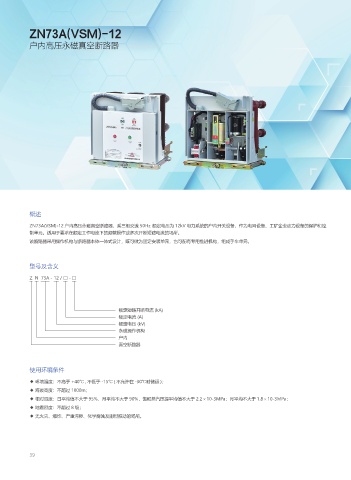

ZN73A(VSM)-12

           户内高压永磁真空断路器


































           概述

           ZN73A(VSM)-12 户内高压永磁真空断路器,系三相交流 50Hz 额定电压为 12kV 电力系统的户内开关设备,作为电网设备、工矿企业动力设备的保护和控
           制单元。适用于要求在额定工作电流下的频繁操作或多次开断短路电流的场所。
           该断路器采用操作机构与断路器本体一体式设计,既可做为固定安装单元,也可配有专用推进机构,组成手车单元。



           型号及含义

           Z  N  73A - 12 / □ - □





                                          额定短路开断电流 (kA)
                                          额定电流 (A)
                                          额定电压 (kV)
                                          永磁操作机构
                                          户内
                                          真空断路器




           使用环境条件
           ◆ 环境温度:不高于 +40℃ , 不低于 -15℃ ( 不允许在 -30℃时储运 );
           ◆ 海拔高度:不超过 1000m;
           ◆ 相对湿度:日平均值不大于 95%,月平均不大于 90%,饱和蒸汽压提平均值不大于 2.2×10-3MPa;月平均不大于 1.8×10-3MPa;
           ◆ 地震烈度:不超过 8 级;
           ◆ 无火灾、爆炸、严重污秽、化学腐蚀及剧烈振动的场所。
