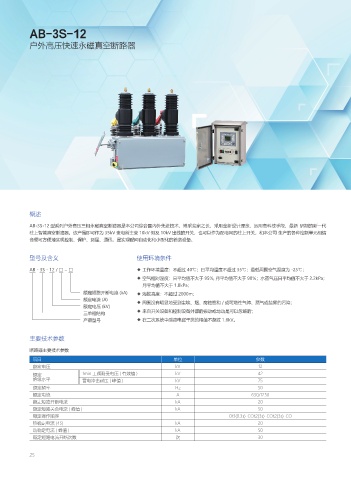

AB-3S-12
户外高压快速永磁真空断路器
概述
AB-3S-12 型系列户外高压三相永磁真空断路器是本公司综合国内外先进技术、博采众家之长、采用全新设计理念、远用高科技手段、最新 研制的新一代
柱上智能真空断路器。该产品即可作为 35kV 变电所主变 10kV 侧及 10kV 出线的开关，也可以作为配电网的柱上开关，和本公司 生产的各种控制单元相结
合便可方便地实现控制、保护、测星、通讯，是实现配网自动化和小型化的首选设备。
型号及含义 使用环境条件
AB - 3S - 12 / □ - □ ◆ 工作环境温度：不超过 40℃；日平均温度不超过 35℃；最低周围空气温度为 -25℃；
◆ 空气相对湿度：日平均值不大于 95%, 月平均值不大于 90%；水蒸气压日平均值不大于 2.2kPa；
月平均值不大于 1.8kPa；
额定短路开断电流 (kA) ◆ 海拔高度：不超过 2000m；
额定电流 (A) ◆ 周围没有明显地受到尘埃、烟、腐蚀性和 / 或可燃性气体、蒸气或盐雾的污染；
额定电压 (kV)
三单相结构 ◆ 来自开关设备和控制设备外部的振动或地动是可以忽略的；
产品型号 ◆ 在二次系统中感应电磁干扰的幅值不超过 1.6kV。
主要技术参数
断路器主要技术参数
项目 单位 参数
额定电压 kV 12
额定 1min 工频耐受电压 ( 有效值 ) kV 42
绝缘水平 雷电冲击耐压 ( 峰值 ) kV 75
额定频率 Hz 50
额定电流 A 630/1250
额定短路开断电流 kA 20
额定短路关合电流 ( 峰值 ) kA 50
额定操作顺序 Ot1(0.3s)-COt2(3s)-COt2(3s)-CO
热稳定电流 (4S) kA 20
动稳定电流 ( 蜂值 ) kA 50
额定短路电流开断次数 次 30
