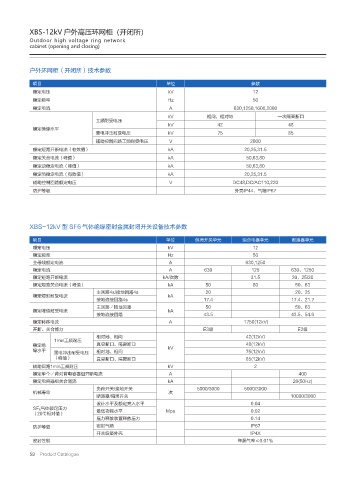

XBS-12kV 户外高压环网柜（开闭所）
Outdoor high voltage ring network
cabinet (opening and closing)

户外环网柜（开闭所）技术参数

项目 单位 参数
额定电压 kV 12
额定频率 Hz 50
额定电流 A 630,1250,1600,2000
kV 相间，相对地 —次隔离断口
工频耐受电压
kV 42 48
额定绝缘水平
雷电冲击耐受电压 kV 75 85
辅助控制回路工频耐受电压 V 2000
额定短路开断电流（有效值） kA 20,25,31.5
额定关合电流（峰值） kA 50,63,80
额定动稳定电流（峰值） kA 50,63,80
额定热稳定电流（有效值） kA 20,25,31.5
辅助控制回路额定电压 V DC48,DC/AC110,220
防护等级 外壳IP44，气箱IP67

XBS-12kV 型 SF6 气体绝缘密封金属封闭开关设备技术参数

项目 单位 负荷开关单元 组合电器单元 断路器单元
额定电压 kV 12
额定频率 Hz 50
主母线额定电流 A 630,1250
额定电流 A 630 125 630、1250
额定短路开断电流 kA/次数 31.5 20、25/30
额定短路关合电流（峰值） kA 50 80 50、63
主回路4s/接地回路4s 20 20、25
额定短时耐受电流 kA
接地连接回路4s 17.4 17.4、21.7
主回路／接地回路 50 50、63
额定峰值耐受电流 kA
接地连接回路 43.5 43.5、54.6
额定转移电流 A 1750(12kV)
开断、关合能力 E3级 E2级
相对地、相间 42(12kV)
1min工频耐压
额定绝 真空断口、隔离断口 kV 48(12kV)
缘水平 相对地、相间 75(12kV)
雷电冲击耐受电压
（峰值） 真空断口、隔离断口 85(12kV)
辅助回路1min工频耐压 kV 2
额定单个／背对背电容器组开断电流 A 400
额定电容器组关合涌流 kA 20(50Hz)
负荷开关/接地开关 5000/3000 5000/3000
机械寿命 次
断路器/隔离开关 10000/3000
设计水平及额定充入水平 0.04
SF 6气体额定压力
（20℃相对值） 最低功能水平 Mpa 0.02
压力释放装置释放压力 0.14
防护等级 密封气箱 IP67
开关设备外壳 IP4X
密封性能 年漏气率≤0.01%
