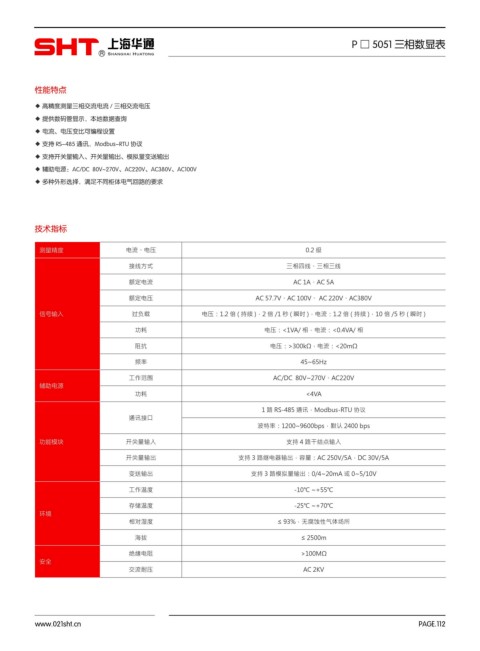

P □ 5051 三相数显表
R

性能特点

◆ 高精度测量三相交流电流 / 三相交流电压
◆ 提供数码管显示，本地数据查询
◆ 电流、电压变比可编程设置
◆ 支持 RS-485 通讯，Modbus-RTU 协议
◆ 支持开关量输入、开关量输出、模拟量变送输出
◆ 辅助电源：AC/DC 80V~270V、AC220V、AC380V、AC100V
◆ 多种外形选择，满足不同柜体电气回路的要求

技术指标

测量精度 电流、电压 0.2 级

接线方式 三相四线、三相三线
额定电流 AC 1A、AC 5A

额定电压 AC 57.7V、AC 100V、 AC 220V、AC380V
信号输入 过负载 电压：1.2 倍 ( 持续 )，2 倍 /1 秒 ( 瞬时 )，电流：1.2 倍 ( 持续 )，10 倍 /5 秒 ( 瞬时 )

功耗 电压：<1VA/ 相，电流：<0.4VA/ 相
阻抗 电压：>300kΩ，电流：<20mΩ

频率 45~65Hz
工作范围 AC/DC 80V~270V、AC220V
辅助电源
功耗 <4VA

1 路 RS-485 通讯，Modbus-RTU 协议
通讯接口
波特率：1200~9600bps，默认 2400 bps
功能模块 开关量输入 支持 4 路干结点输入
开关量输出 支持 3 路继电器输出，容量：AC 250V/5A，DC 30V/5A

变送输出 支持 3 路模拟量输出：0/4~20mA 或 0~5/10V
工作温度 -10℃ ~+55℃

存储温度 -25℃ ~+70℃
环境
相对湿度 ≤ 93%，无腐蚀性气体场所

海拔 ≤ 2500m
绝缘电阻 >100MΩ
安全
交流耐压 AC 2KV
